orcad如何实现模块化设计？

录入：edatop.com 点击：

PCB上有重复的部分，如何在orcad中提现出来，建设PCB的重复设计?

我有一个方法：
1. 模块化部分的原理图单独设计成一个DSN
2. 新建一个工程原理图，在根路径中，反复调用这个模块，place Hierarchical port
3. 导入到PCB中，在pcb中reuse一下。
这样的话其实相当于把模块形成一个封装，那么一个工程就有2个DSN文件，能不能何在一起形成只有一个DSN文件?

請參考 http://www.eda365.com/thread-66722-1-4.html 和 http://www.eda365.com/thread-66549-1-4.html 6樓圖片解說。

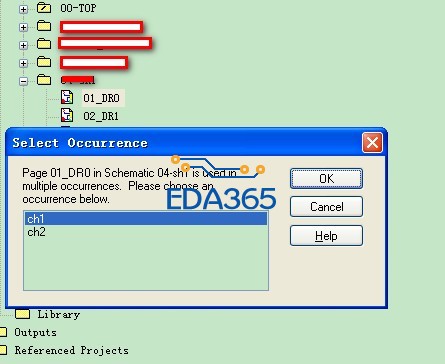

如何出现下面图片这样?
这样的话，层次原理图重复模块就可以省去很多时间了。
