ORCAD 中如何更换选中的多个元件?

录入:edatop.com     点击:
在ORCAD原理图设计中,有时需要更换某一种元件中的几个,如何一次更换完成?

據我知道的,如果是安裝 Capture CIS 版本的可以用 part management 去替換。
如果只有安裝 Capture 版本好像無法一次更换。
用 Replace cache 是將某一種元件庫全部替換成另一個元件庫。
這就要看欲更換元件是不是有跟其他不要更換元件有共用,如果不要更換和要更換的有共用相同元件庫,這個方法就行不通。

Capture CIS 版本在 part management 中也不能替換哦

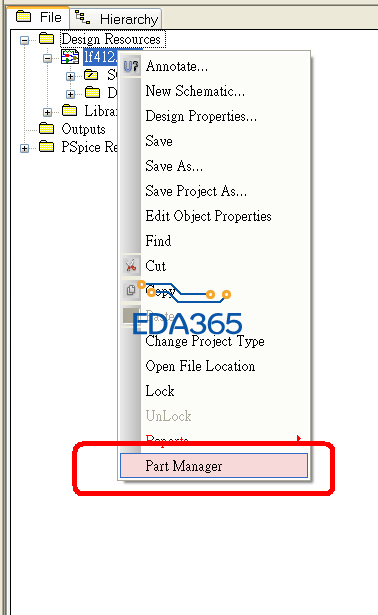

Part management 中明明就可以一次替換 !

我的16.6连Part management都找不到,请明示下,多谢

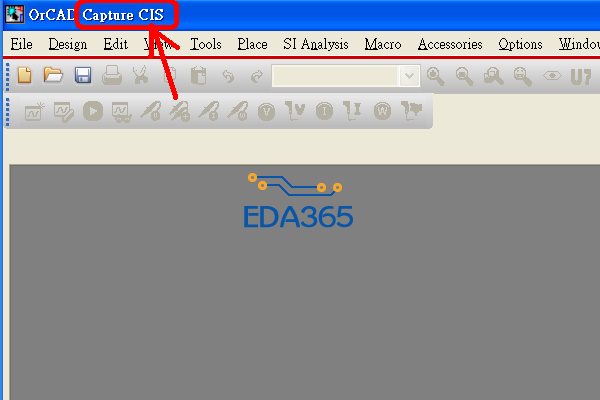

先看你安裝的是 capture cis ? 還是 capture ? 有 cis 才有 Part management。

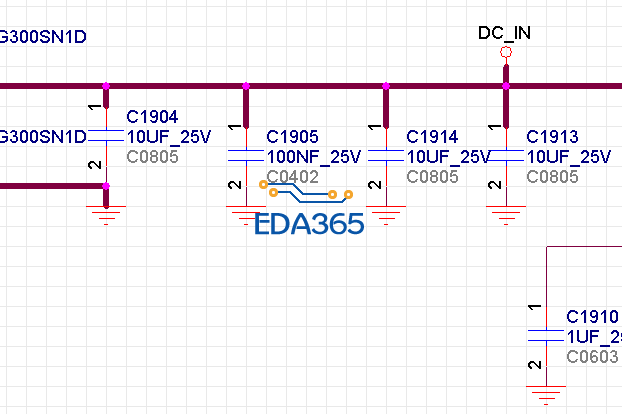

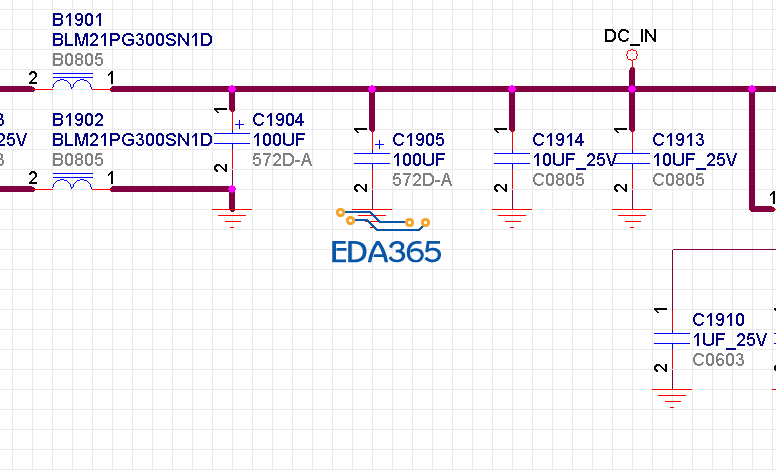

下面是一次換2個元件示範,不僅是value有改變,元件符號也是有差異的(要仔細看)。

阅读权限: 9


阅读权限: 9


阅读权限: 9


阅读权限: 9


阅读权限: 9


阅读权限: 9


jacklee_47pn,THK U,我装的新版16。6在XP上,就是没有Part management ,装载WIN7上就有

重装ORCAD,OK.

你能把电容换成电阻么?如何换?

你試試看,就會知道發生甚麼情況了。

我没有DATABASE的元件库,如何将原理图中的元件加到我自己的DATABASE的元件库中?
