Orcad里面part的Property Editor怎么调整显示出Description选项?

录入:edatop.com     点击:
RT~

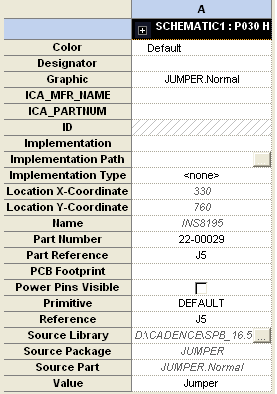

我在CIS Explorer里面搜元器件是有Description这个栏目的,但是放到线路中后,点选Part的Property Editor(即双击元器件)时没有显示Description这个项目,请问该如何调出?不甚感激~

有Description选项


如何调出Description选项出来?

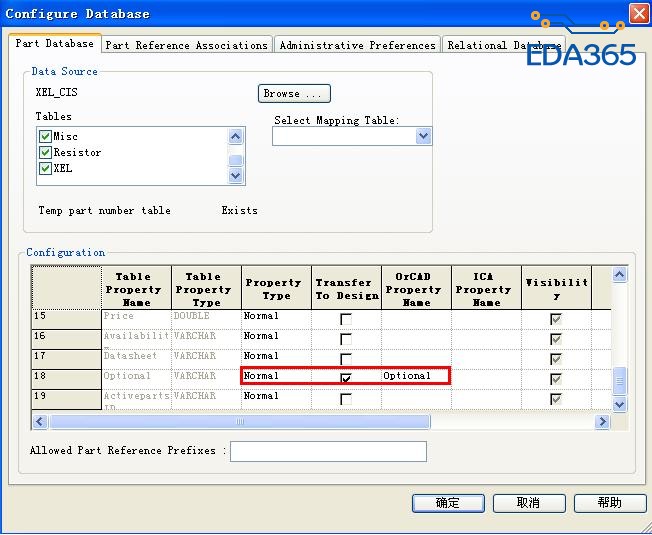

你在配置database的時候,Description这个栏目有沒有勾選? 沒有勾選是不會傳到DSN裡面。如下圖藍色標示的地方。

阅读权限: 9


Sorry,Description那边勾选了的确就可以传到DSN里面了,但是我想加入Optional这个选项为什么不能传到DSN里面呢?感谢您的回复,不甚感激~~

Optional


試試看 ICA Property Name 填入 "Optional" 名稱。

额~这个是在哪里?但是我这Orcad是破解版的,可以用ICA?谢谢~

看圖片

阅读权限: 9


不行嘞,那边不让输字,有几个选项可以选~

貌似找到原因了,我在数据库里面的Optional下写入N/A后就可以显示出来了~谢谢咯!
