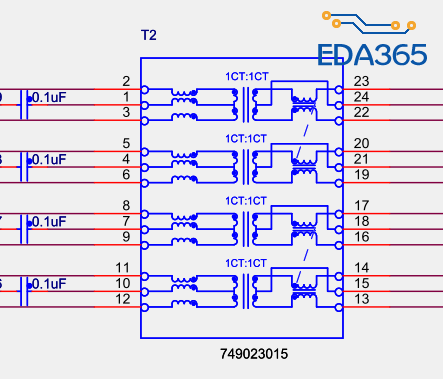

请问这种复杂的原理图封装怎么画?

录入:edatop.com     点击:



用CAD呗,玩完导进去

为什么非要画这么复杂呢,原理图只是一个符号,PCB封装才是重点,所以你完全可以简单点画

在编辑元器件时,一笔一笔划出来的.附件是在conceptHDL的PDV下做的.
做细便于读图.


直接在capture里面画

请问怎么导DXF到capture或HDL原理图库?

这个很正常吧,算不上复杂,这些圆弧什么的都很简单ARC,画一个复制,很快就好了

不就是一个共模、一个差模电感,放几个电感symbol进去就行,关键作用是pin

这是变压器吧 。主要是pin间距与实物的长度与宽度尺寸

简单画个框吧。关键是把name标注清楚。

学习了。

慢慢画,慢工出细活
