生成BOM表却没有对器件进行统计

录入:edatop.com     点击:

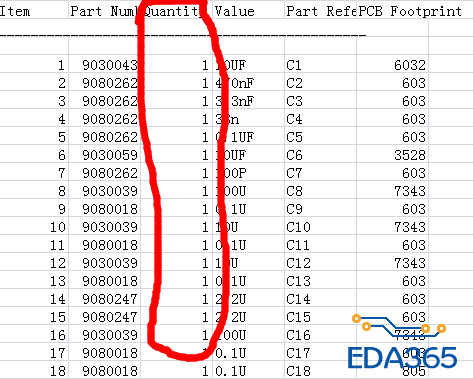

用ORCAD10.5画原理图,在里面导出BOM表,但是整个表的数量一列都是1,没有总数统计。跪求各路大神帮忙

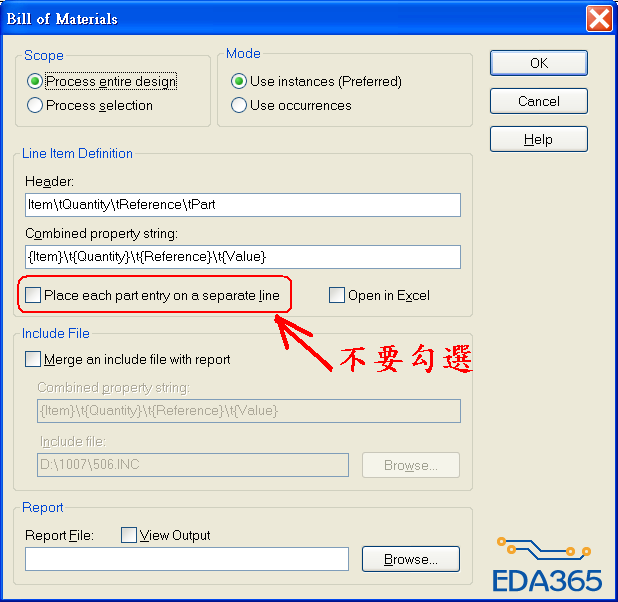

已經很久沒用10.5版本了。  在16.3版以上,不要勾選分開表列項目,參考下面圖片。  其他版本已經不記得是不是有此勾選項目。

阅读权限: 9


利用数据库出BOM,那是不勾选哪个?

不要把工位选为关键字。

我今天试过了。是利用数据库出BOM时,需要在左下方勾选第一项

学习了
