CIS出变量BOM的一些需求

录入:edatop.com     点击:

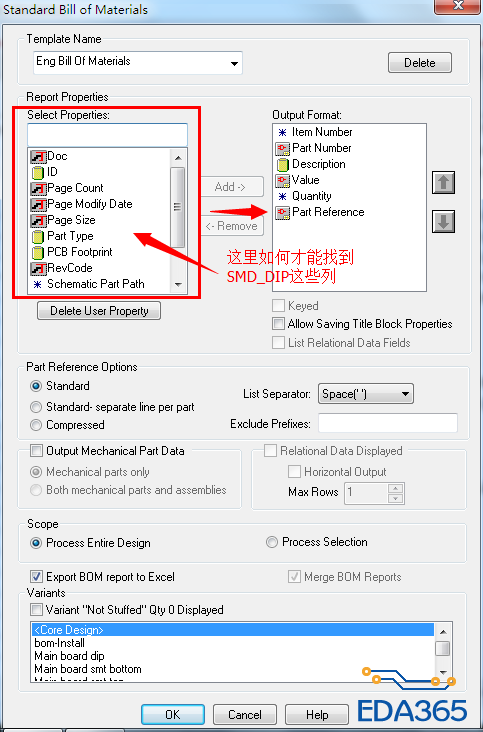

在CIS里有一种变量BOM需求,把安装方式SMD/DIP的属性带出来。我已经把属性导入原理图,可就是找不到怎么导出来,如图,有没有那个文件可以加入这些标题?



在上面 select Properties: 下面長方形的框框自己填入 SMD_DIP,然後再按下 Add。

哈哈,可以了。谢谢jacklee_47pn !
