ERROR -- Subcircuit AD648A used by X_U2A is undefined

录入:edatop.com     点击:
以前用PSPICE没问题
最近用无论我换什么运放都会报这个错误
ERROR -- Subcircuit AD648A used by X_U2A is undefined

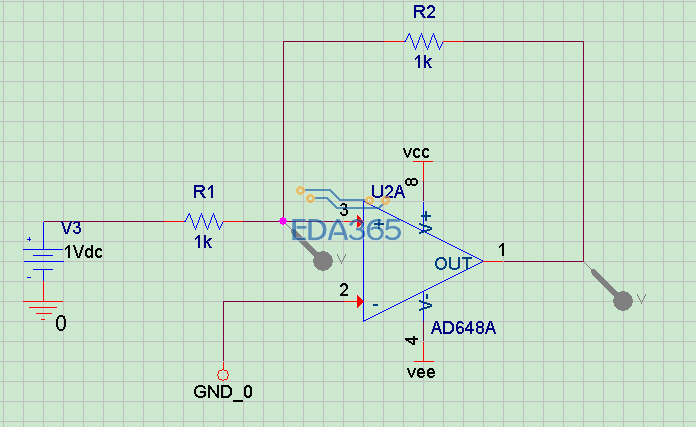

电路图如下:


仿真时报错信息如下:

**** 02/10/12 10:25:56 ******* PSpice 16.3.0 (June 2009) ****** ID# 0 ********
** Profile: "SCHEMATIC1-bias"  [ F:\work\test\test-pspicefiles\schematic1\bias.sim ]

****     CIRCUIT DESCRIPTION

******************************************************************************


** Creating circuit file "bias.cir"
** WARNING: THIS AUTOMATICALLY GENERATED FILE MAY BE OVERWRITTEN BY SUBSEQUENT SIMULATIONS
*Libraries:
* Profile Libraries :
* Local Libraries :
* From [PSPICE NETLIST] section of C:\Cadence\SPB_16.3\tools\PSpice\PSpice.ini file:
*Analysis directives:
.TRAN  0 1000ms 0
.PROBE V(alias(*)) I(alias(*)) W(alias(*)) D(alias(*)) NOISE(alias(*))
.INC "..\SCHEMATIC1.net"

**** INCLUDING SCHEMATIC1.net ****
* source TEST
R_R1         N14641 N14645  1k TC=0,0
V_V1         VCC 0 12Vdc
V_V2         VEE 0 -12Vdc
V_V3         N14641 0 1Vdc
R_R2         N14645 N14729  1k TC=0,0
X_U2A         N14645 0 VCC VEE N14729 AD648A
**** RESUMING bias.cir ****
.END
ERROR -- Subcircuit AD648A used by X_U2A is undefined

库用的是
Cadence\SPB_16.3\tools\capture\library\pspice
下的库

找了个教程上说是,库的路径不对。
这尼玛就是扯了,库路径不对,报错报的可不是这个错误。

請參考 http://www.eda365.com/thread-61727-1-1.html 裡面的5 樓

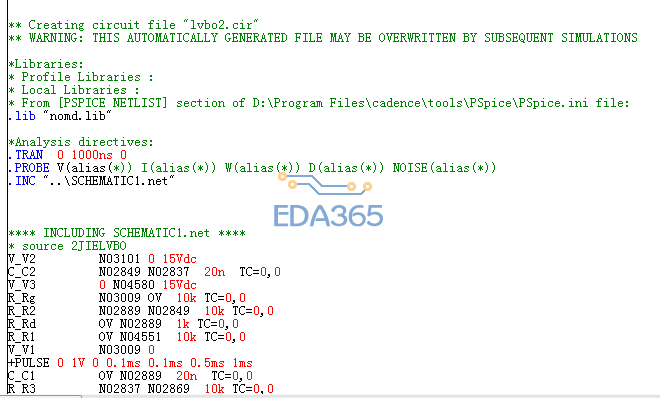

仿真报错和上面那个有区别,在libraries的最后一行我的有.lib"nomd.lib",而上面那人的没有

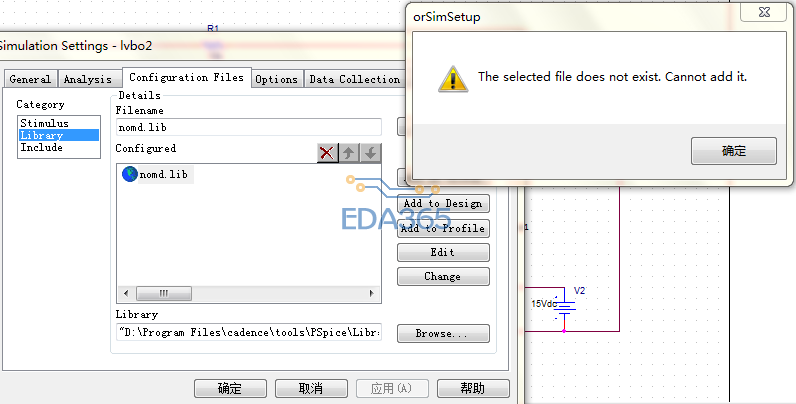

检查的设定如下


目前我已經更新到 ORCAD16.5,可是我印象中 ORCAD 16.3 的路徑應該是 Cadence\SPB_16.3\tools\Pspice\Library ,我的意思是說會不會少了 \SPB_16.3  這串字,跟你放置在C:\ 或是 D:\Program Files 應該不是重點 (這個是個人習慣放置的位置)。
或許是你安裝的問題,也許 \SPB_16.3 是不需要的。 二樓也說是有 \SPB_16.3 。
但是你目前彈跳出來的對應訊息,是說文件不存在,所以路徑不對的問題應該是最大的嫌疑。考慮一下先刪除 nom.lib,然後看看可不可以重新加回去 nom.lib。(由上方的 File name 去瀏覽添加) 。或者下方的 Library 路徑,重新用瀏覽來添加。

你的问题解决了么

我删了,重新选择路径还是没有啊

你的 orcad + pspice 是哪一版?  不同版本有不同的擺放路徑。你的是 is undefined 問題嗎? 這零件是orcad 自帶的? 還是你從外邊抓取回來的?
