请教一个关于跨页符和全局电源连接的问题
录入：edatop.com 点击：

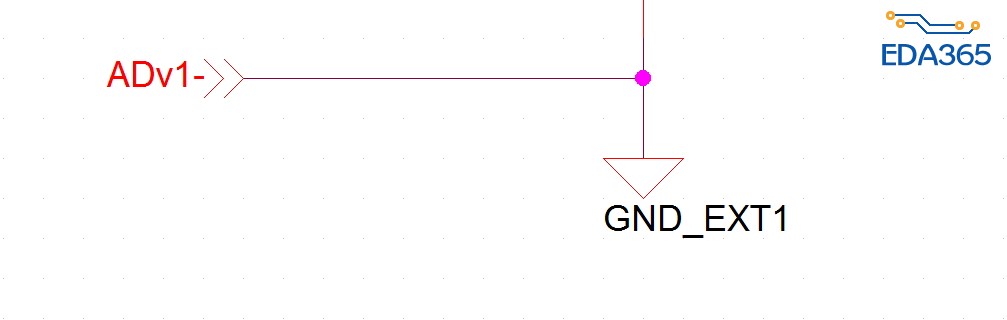

如图所示，现在的想法是将那个跨页符上的网络与电源网络连在一起，可是这样连接后发现全局的那个地名字就变了，变成那个跨页符的网络名了，那么这个地在其他地方就断开了，有没有办法解决一下，谢谢。
不需要分页符，直接放置地图标就行
用连页符一般用图片的方式就好，不用再连到其他地方，直接画跟短线，在写上网络名
这样是两个一般的信号可以，只是我连接的是一个gnd，这样连接那个全局的gnd的网络名就变了，怎么办才好。
ADv1-在别的页有这个网络，在此地需要将ADv1-和GND_EXT1连在一起。
按你图片上的连接，地的网络很有可能变为adv1-
是的，就是变成adv1-了，但是其他地方接GND_EXT1的就连接不上了，不知道怎么回事了。
这个网络名字当然必须得是一样的，两个电气网络的名字直连会有冲突，可以中间串联一个0欧姆的电阻
直接连实现不了这两个网络的连接对吗?
方法一：將有 ADv1- 的電路圖，改成 GND_EXT1 名稱。
方法二：同上面所講的，加 0 歐姆。
除此以外別無他法，這是 OrCAD Capture 軟件的限制。
正好碰到同样的问题，学习了
学习了
