哪位资深工程师知道Orcad是否可以按页号排列器件编号?第一页的电阻是R101,R102

录入:edatop.com     点击:
第二页的排列成R201,R202,依次类推。多谢!

多谢高手,您的Orcad是哪个版本?我的9.2和10.3都没这个功能。

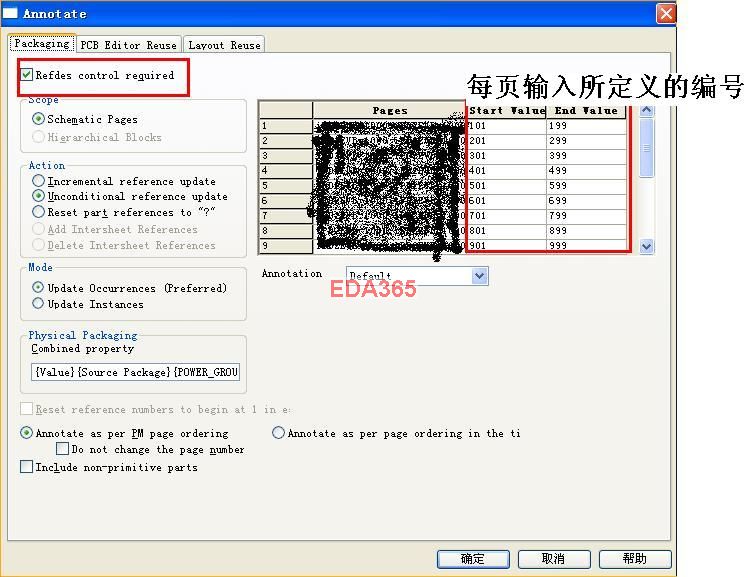

v16.2,其它版本没用过不知道在哪设置了哦.

我装了16.2,很方便。
有个讨厌的地方,同一个元件在不同页的A,B,C part生成后成了3个元器件。
本来是U1A,U1B,U1C变成了U200A,U300B,U400C了。
有没有办法解决?那个高手知道?

我也想知道啊

路过

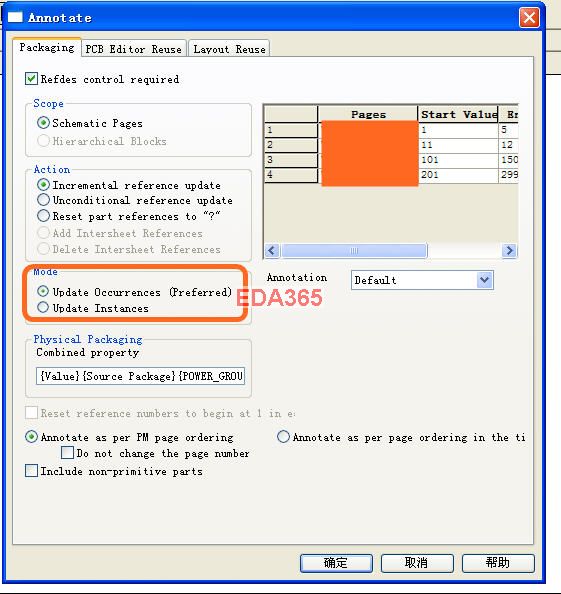

我的是16.3的。与上图有点小差别,不过都能用~


试了一下,好像不行。

找了好久了,谢谢。很有用。

蛮好用的,以后会省不少事了

这个问题怎么解决?

灰常感谢分享

试过了 16.5 success~~

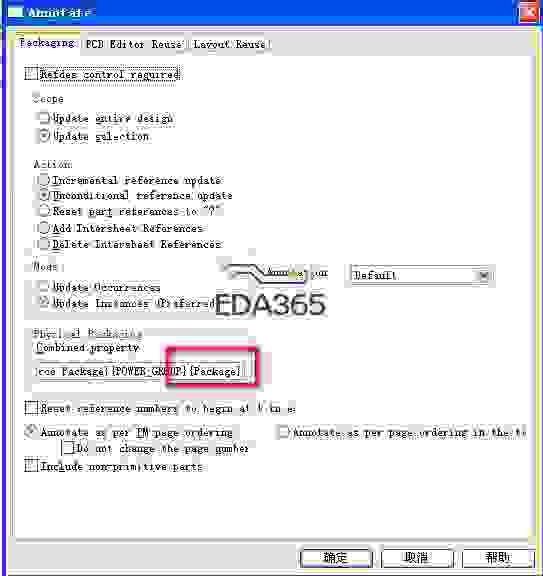

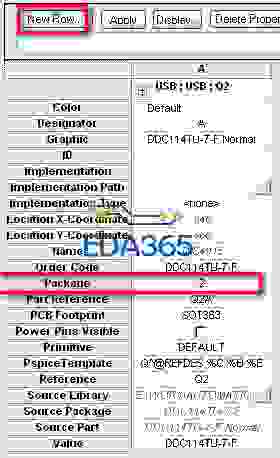

可以试试增加package属性。首先给分part的元件增加package属性,值设为相同值。


然后在编号时增加这样的文字:
