orcad的edit object properties时会自动展开occurrences属性

录入：edatop.com 点击：

各位大神

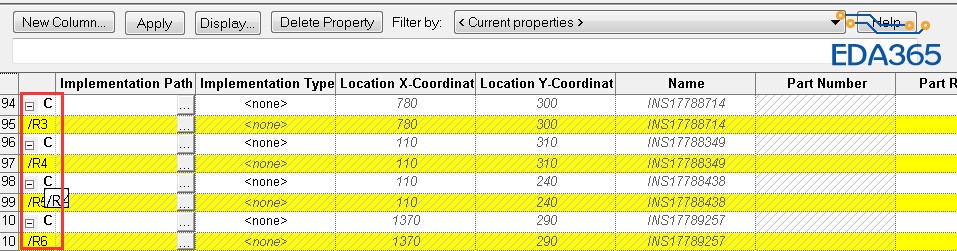

orcad的edit object properties时会自动展开occurrences属性:附件图1

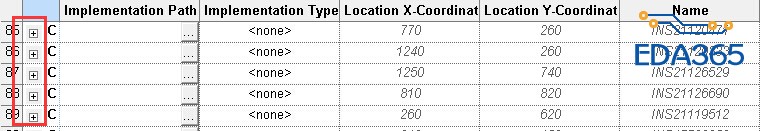

怎么不让它默认就展开啊(像图2那样) 这样一堆黄色的看着眼花

解决啦因为是非层次设计原理图执行如下操作Design ---Remove Occurrences Properties指令去掉Occurrence属性。完成后将所有文件刪除，只剩下DSN文件，重新打开DSN文件，建立新的project选择 schematic
打开后就OK啦
