#新手求教#从网上下载一个运放的cir文件仿真出错?

录入:edatop.com     点击:
如题:
先从网上下载了AD8045的.cir文件。

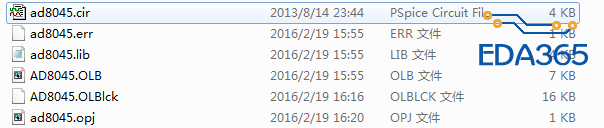

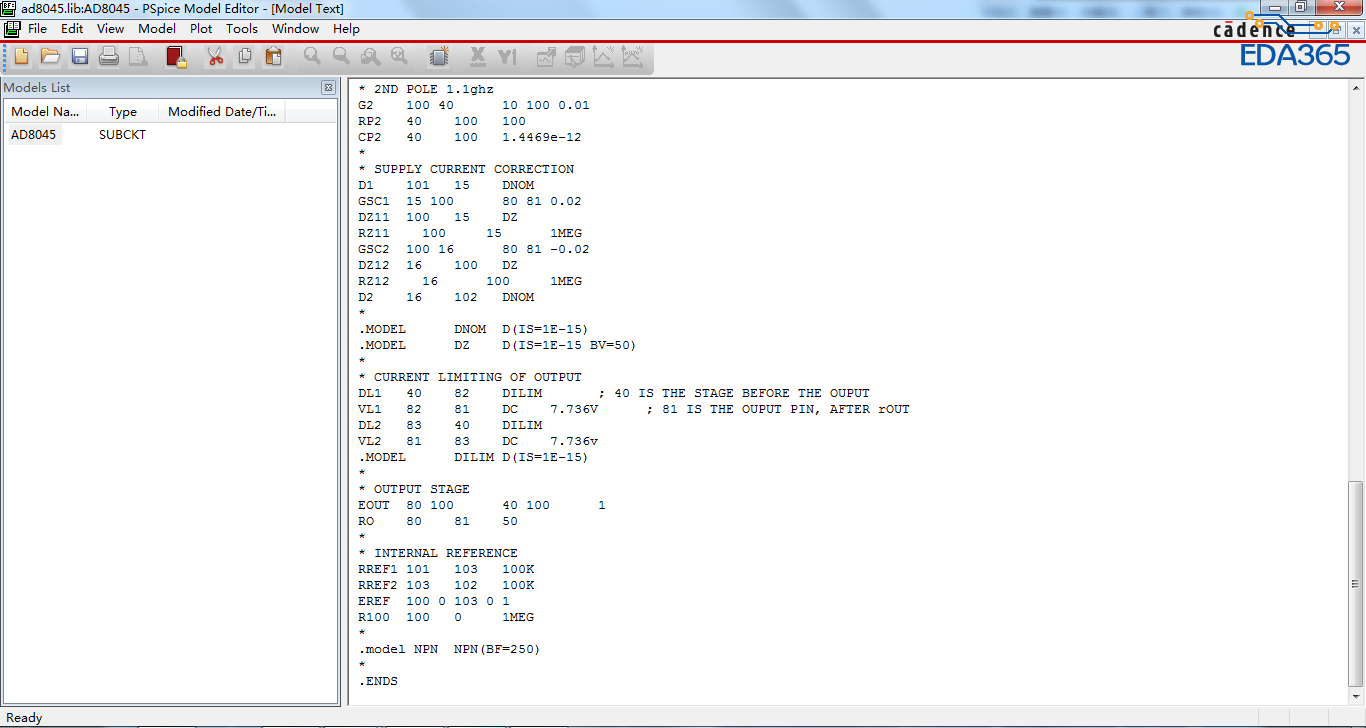

然后用model editor 生成.lib文件以及.olb文件。




问题是,不清楚如何绘制一个运放的原理图,并且将生成的lib文件与运算放大器对应上,才能仿真成功。

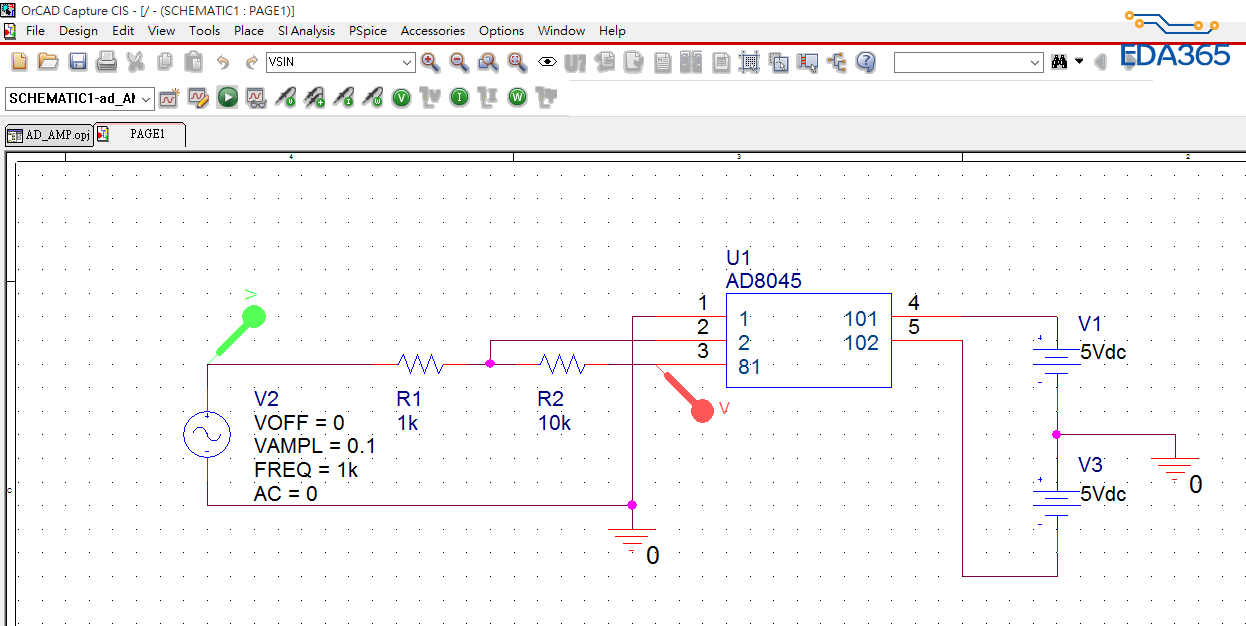

电路搭建如下:

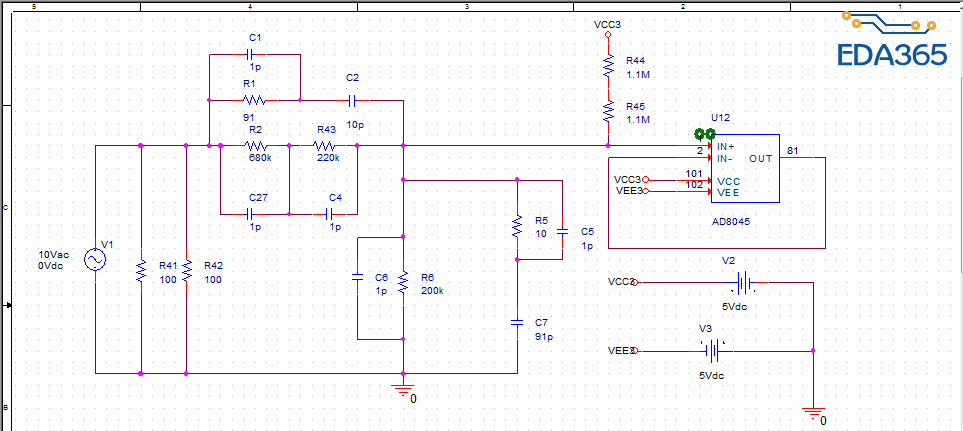

注:器件U12是在原来某个运放的基础上,右击后编辑edit part,才修改的引脚,

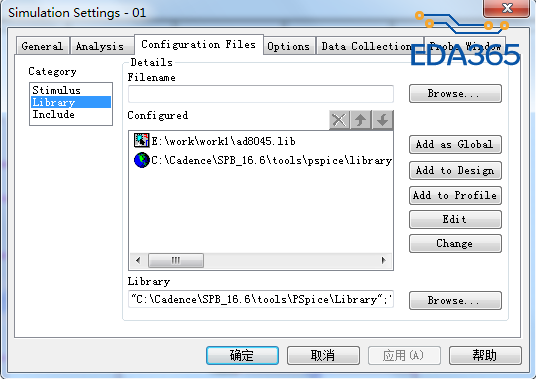

并且还已经将lib文件添加

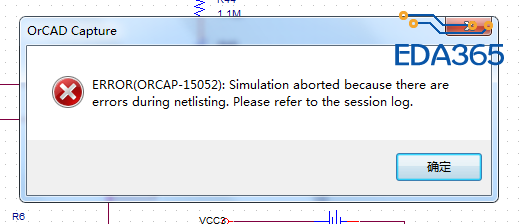

结果仿真出错:


因此想请教各位大神,是不是可以直接绘制运算放大器的原理图,然后将.lib与原理图对应就可以仿真?详尽步骤感谢提供,诚心请教。

refer to the session log

您好,我点开window后,session log:


根据上述,可以知道虽然我的运放的.cir和.lib文件应该没有什么问题,主要是运放的原理图不会弄,有没有详细的文件可以共享下,十分感谢。

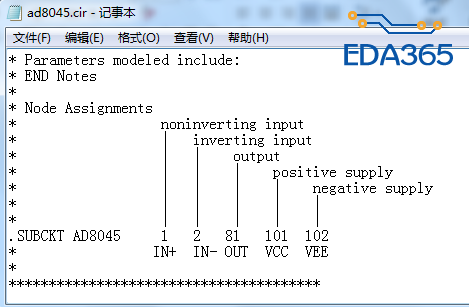

貌似U12的管脚名没有和模型文件的管脚对应起来,模型文件里面的1、2、81、101和102是管脚名,不是管脚号

我用了一个和AD8045同样功能的运放,按照网上同一篇文章从新来了一遍,发现这会就能工作,不知道是不是AD8045下载的.CIR文件有问题,因为最后出错
给的是:U12 unknown parameter

看看是不是添加路徑問題? 參考 http://www.eda365.com/thread-66309-1-1.html

谢谢。我之前看过这篇帖子,路径问题我是细细地看了一遍,应该不是路径的问题。出错的error是:unknown parameter 也不是 u1 is not underfined ,看起来也不是路径问题导致的找不到定义元器件。而且我按照同样的步骤,用了一个相似的运放,试了一下发现可以用,就是AD8045的下载的.CIR文件不能用。

編輯AD AMP的CIR文件,將下方紅色字刪除,重新封裝LIB就可以仿真了。


***************************************

* AnalogDevices AD8045

* 2004.10.8v2

* OP AMPmodeling services provided by:

* InterfaceTechnologies

*www.i-t.com

***************************************

*

* CMR INPUT

RCM15   1      105  10MEG

RCM25   2      105  10MEG

EOS        1 92 POLY(1)300 100    0 1

Q1   5 9   7      NPN

Q2   6 2   8      NPN

RC1 101  5      537.15 T_ABS=-250

RC2 101  6      537.15

RE1 7      4      485.45

RE2 8      4      485.45

I1     4      102  0.001

Cpeek 2 0 0.5pf



刪除 T_ABS=-250 之後就可以仿真了

阅读权限: 9


阅读权限: 9


好的,我来试一试,先谢谢你啦

谢谢

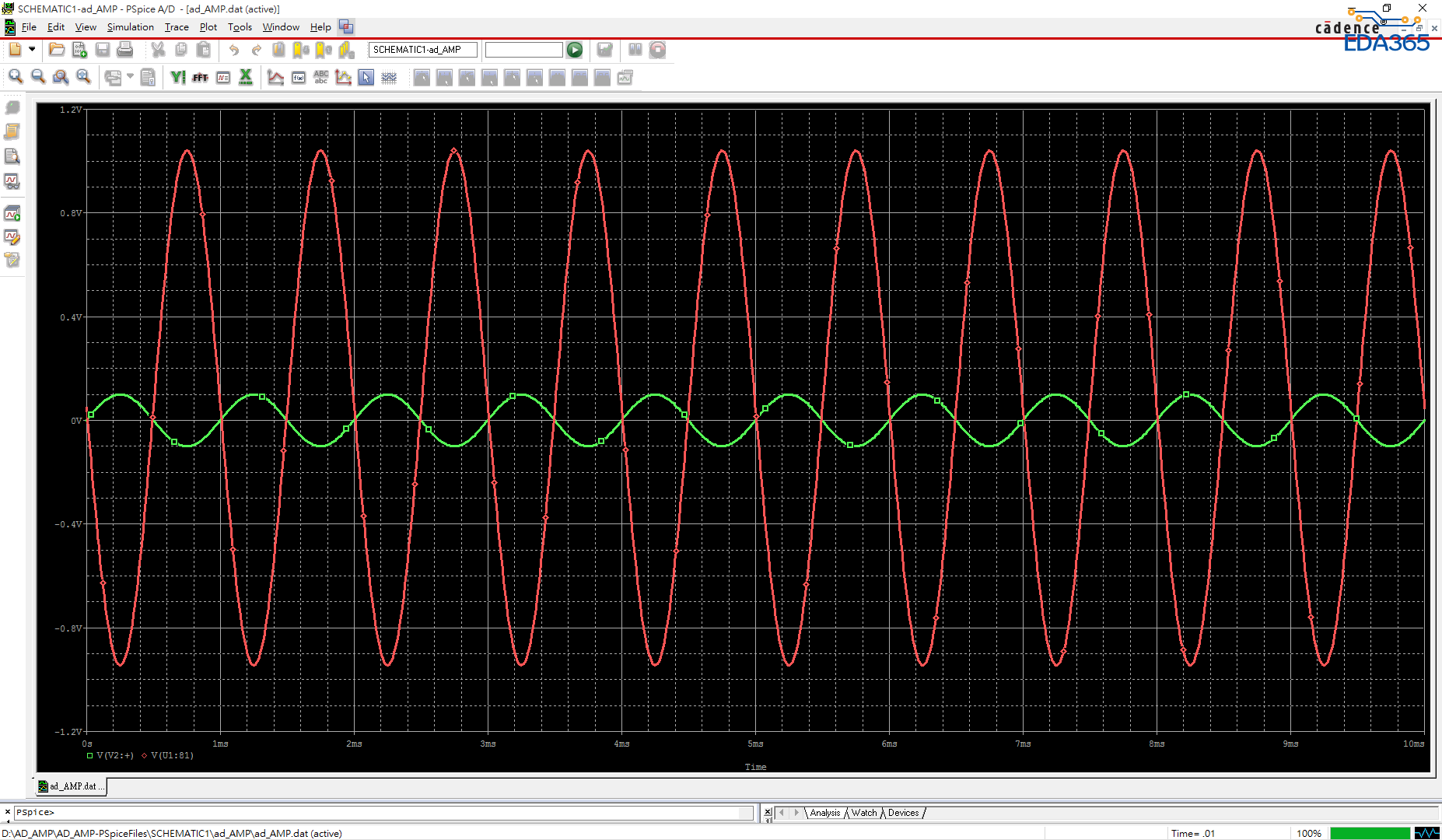

确实是模型文件出了问题,把标红处删除就能够正常使用,多谢
