求教关于ORCAD元件部分引脚不画，制作封装的问题

录入：edatop.com 点击：

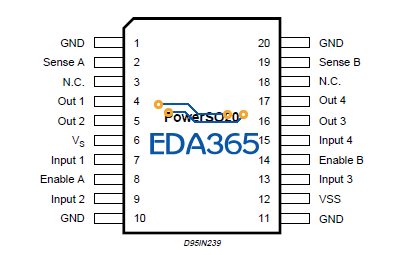

如图所示，从ORCAD官方库下载的L298P元件，但是少画了3个GND和2个NC引脚，求教这零件封装怎么画，将另外5条引腿做成非电气连接后可与GND进行电气连接?

建議修改 ORCAD 的封裝，將 GND 改成 GND1、GND2、.... 、GND4。增加 NC1、NC2 的管腳。
