ORCAD生成网表时有警告

录入：edatop.com 点击：

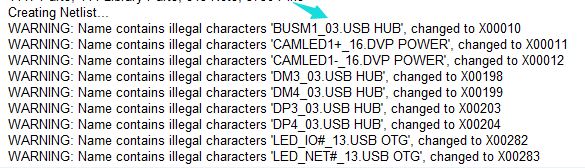

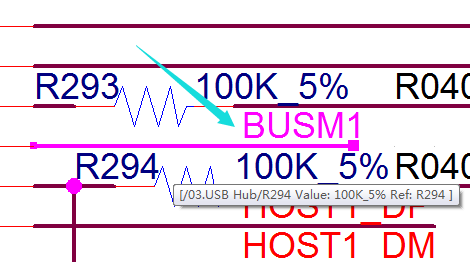

我在生成PADS9.5用的网表时，提示图片警告，说有非法字符，但是对应网络处没有后缀的那一段的啊，为什么它会帮我加上去，还说有警告?

在 Page 或是 Schematic 命名時候，不要有空白，請用底線代替。
例如 Page name 【03.USB HUB】改成【03_USB_HUB】

那在现在这个基础上，再把你说的改成下划线，好像也不可以哦，除了这个，哪里还需要修改的?

元件值和封装名不能有非法字符；网络名不能太长；

明显有空格和“.”

报warning是不是可以不管?
