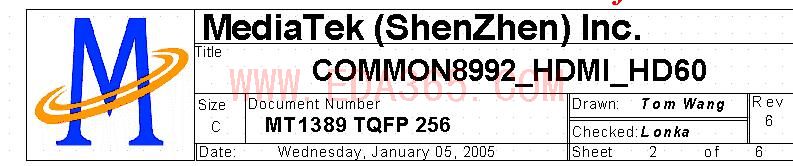

怎么在orcad的原理图中Title Block里加入公司的标志

補充說明，詳細步驟如下:
(1) 先開創一個新的空白 DNS文件。
(2) 然後再開啟 OLB 文件，舊的或是新創的 OLB 都可以，例如 misc.olb。
(3) 進入新的空白 DNS 文件的原理圖畫面，點選新的空白 DNS 文件裡面 Title Block ，然後刪除 Title Block。
(4) 再點選菜單的 Place -> Title Block ，選擇一個比較接近你想要的Title Block格式放上去。
(5) 進入新的空白 DNS 文件主頁面下，滑鼠右鍵點選空白的 DSN 文件的 Design Cache，選擇 Cleanup Chche。
(6) 複製新的DSN文件 Design Cache 下的 Title Block，複製到 OLB 底下。
(7) 變更剛剛貼上Title Block 名字，例如Title_Block_Comp。
(8) 編輯 Title_Block_Comp 。修改格式，欄位大小，放入圖片，填入本文，….等等。
(9) 儲存 OLB 文件，( 剛剛的 misc.olb )。
(10) 關閉 OrCAD上所有文件 ( dsn 和 olb )。
(11) 開創第二個新的空白 DNS 文件，並進入原理圖畫面。
(12) 點選菜單的 Options 裡面的 Design Template -> Title Block 畫面。
(13) 將 Symbol  框框中，填入 Library Name ( 指定放上剛剛 misc.olb ) 和Title Block Name ( 剛剛的 Title_Block_Comp )。
(14) 關閉 OrCAD 上第二個空白新的 DNS 文件。
(15) 以後新建立的 schematic，用的就是這個默認新的 title block了。
希望對大家有幫助。

期待高手的解答

把标题栏做成 后缀为.OLB文件.
打开orCAD后,选择 Options 选Design Template, 选 Title Block
在Symbol 栏的Library Name  找到自己保存的 .OLB文件即可.

学习一下啊

我的做法：
1 打开一个olb文件，例如misc.olb
2 选择BLANK_Title_Block
3 编辑，在菜单里面点Place，然后放入图片，文本等等
4 Saveas 为你自己想要的Title Block，例如Titile_Block_Company_Site
5 选Options 里面的Design Template / Title Block
6 指定OLB文件以及 第四步里面创建好的Title Block名字
以后新建sch，用的就是这个默认的title block了
如果各地都有分公司，那完全可以多建几个title block，然后每个地方设置为自己的那个。

Good

Good

Good,这个问题搞我好久了

看不懂，有没有视频的

说得不怎么详细啊

看不懂，能不能发几个图片

回复 hlmm 的帖子
能够给我发一份包含你截图这种式样的title的原理图么，邮箱为liur928@163.com。谢谢！

是的，不是很清楚咋做?

我觉得5楼的回答比较好哦

还是没有搞清楚，能详细点吗?
