orcad自动编号

在其他论坛上看到的，正好做了笔记：
OrCAD 分裂元件使用方法
如果一个元件包含多个部分，Homogeneous类型或Heterogeneous类型。使用过程中要注意几点。使用不当会出错。首先看看直接使用出现什么错误。在原理图中放置元件。进行索引编号。出现如下错误信息。 ERROR [ANN0005]
Cannot perform annotation of heterogeneous part 'N?A(Value NE5532)', part has not been uniquely grouped (using a common User Property with differing Values) or the device designation has not been chosen Done updating part references 多个元件没有正确分组。 下面介绍使用方法。
第一步：在元件库中建立元件。
第二步：给元件创建新的属性，用这个新的属性给元件分组。打开元件库，双击元件调出user properties编辑对话框。
单击new创建新属性，命名为package，value设为1。
两个部分都添加同样的属性和值，保存。
第三步：在原理图中放置好元件。
第四步：在原理图中设置package属性。双击元件，调出属性对话框。
第1个芯片两个部分的package属性value值都设为1。
第2个芯片两个部分的package属性value值都设为2。类推。依次为3，4。
保存。这样package属性value值相同的就属于一个芯片，软件就可以正确分组。

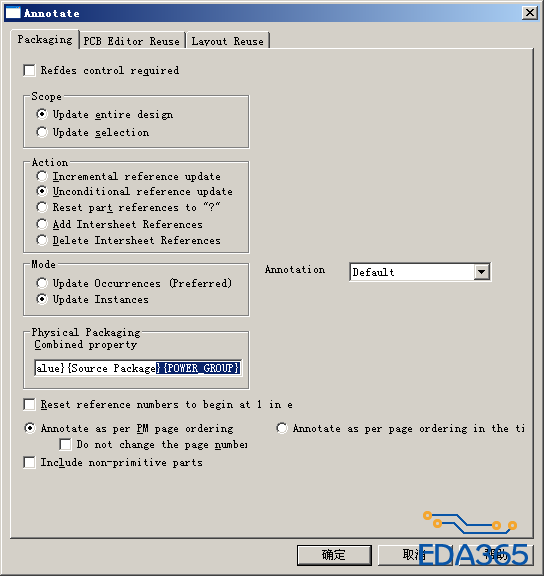

第五步：在annotate时，设置combined property属性添加{package},这个要特别注意。
意思是根据package属性的value值分组。做好上面的五个步骤，这样就不会出现上面的错误。

配置图片

Action 里面应该是选第一个吧！如果还不行，把Mode 中轮流选择，多试几次。应该就差不多了！

嗯，我试试，谢谢

问题解决了，是由于多part元件在同一个元件中无法区分导致编号不通过

主要是你的封装进行了多个PART 分割  ，在最后没有进行封装归类导致  所以  你需要将POWER_GROUND 修改你定义的参数量就可以了  这点是很重要的
要不然会显示说你这个PART 不是独一无二的

谢谢您的回答，POWER_GROUND?你是说整个原理图的吗?烦请您详细解说一下

刚想起来，你说的那个POWER_GROUND我已经改了，现在是可以了，谢谢

不要那么客气

也曾遇到过。但没懂你说的“封装归类”，“POWER_GROUND 修改”是怎么回事，如何修改。叩请详解！谢谢！

例如一个元件，是分裂几部分
在放的时候 ，先对分裂部分进行归类
加入里面有4个运放(单个)  实际上是2个双通道的运放
U2B表示是一个运放   2表示 属性归属第二组
这样的话 4个运放就归2组
后面就不会出错。

非常感谢！好复杂呀。
首先要在建封装的时候定义属性与值；
然后在原理图设计页面中对每个PART进行分组赋值，还不能弄混了；
最后在器件编号的时候还要在combined property属性添加{package}。
真的挺复杂的！

我觉得这本应属于软件的固有功能啊，你想啊，对于同一个封装的不同PART，本来就应该有个属性将其链接起来。没有这个功能，从某种意义上说应该属于BUG。Cadence就不能做做好，将其固化起来，不用用户手动去定义哪些参数吗?真是的。

这个也不是软件商的问题 只是在做原理图封装时  你需要这样做   才不会出错！
