CIS再次遇到难题

录入：edatop.com 点击：

CIS位号后面带字母被删除了，导致BOM出大量的问题，如下图，是否有好的解决办法，还是做原理图时不能在后面加字母?
我个人习惯不加字母，但COPY了同事的电源电路后，遇到了这个奇怪的的问题。谢谢大神！

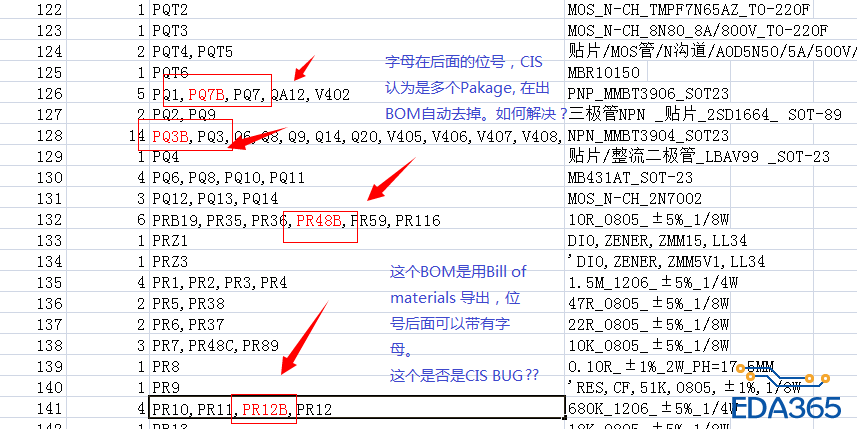

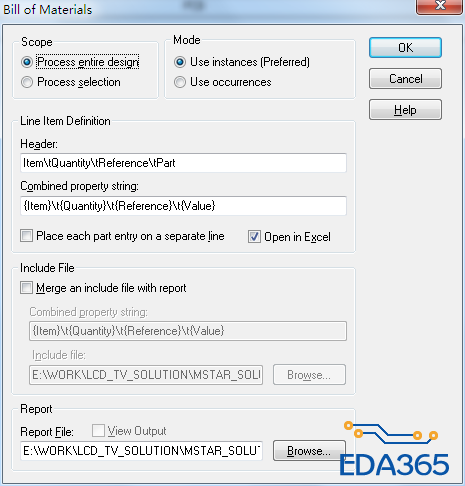

普通方式出BOM

普通方式可以位号后面可以带字母

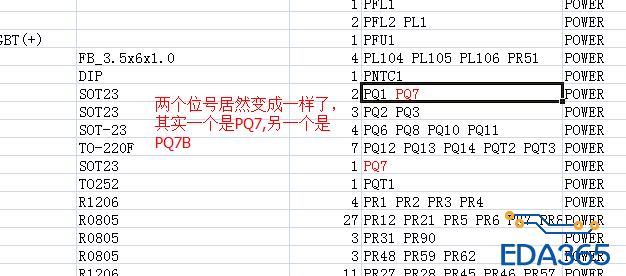

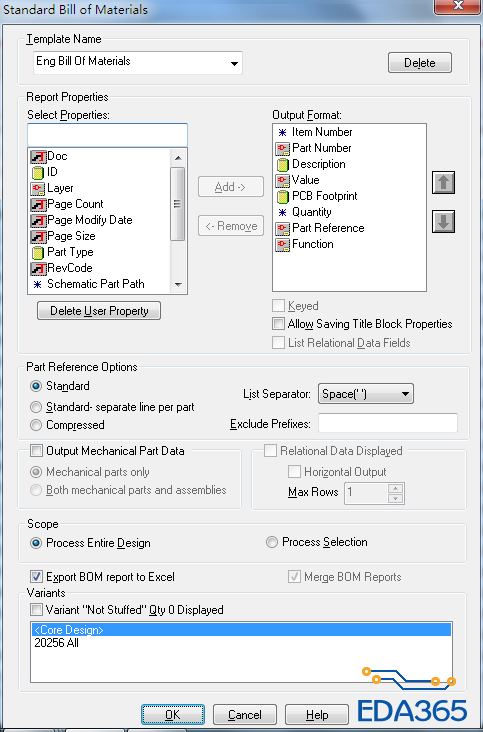

这种方式出BOM位号后面不带字母了

红色位号本来不一样的

这个你需要修改原理图LIB里面的把他们区分开要不你这样就会出问题的

具体点?出问题的器件是位最后的位置有字母。如果没有字母，出的BOM没有任何问题

问题不是很完美的解决了

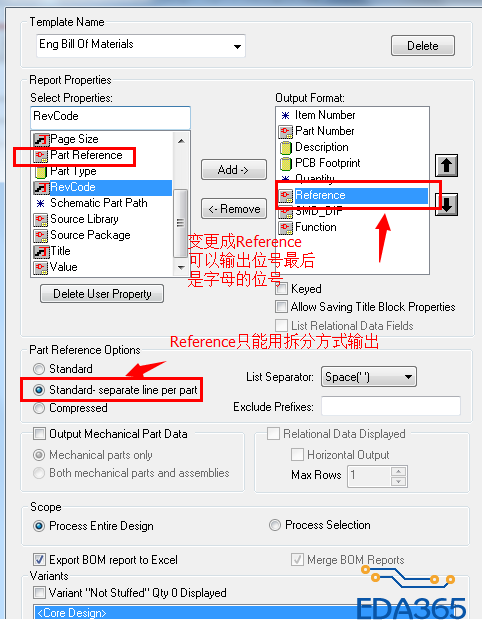

把Part Reference输出改成出 Reference,再把输出改成拆分BOM方式，BOM输出后用三方软件合并BOM即可！
给公司的工程师先上一课，以后的SCH最好不要用字母结束位号，要不我骂人了！
