有没有人是用Concept HDL画原理图的，请教Swap Pin的问题？
录入：edatop.com 点击：
以前在pcb里交换完FPGA的引脚再反标回原理图的时候会把交换过的引脚号码标红以显示出已经交换过引脚了（如图），现在突然反标回来之后引脚号码颜色不变了，和普通的一样都是橙色的，这样检查原理图很不方便，请教要怎么设置一下?

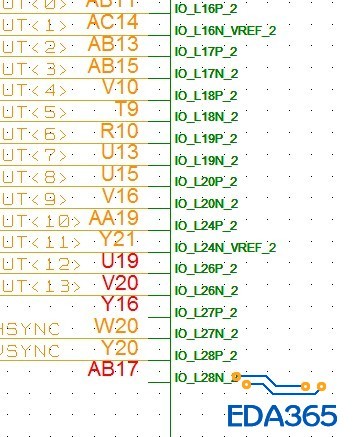

以前是像这样会标红的

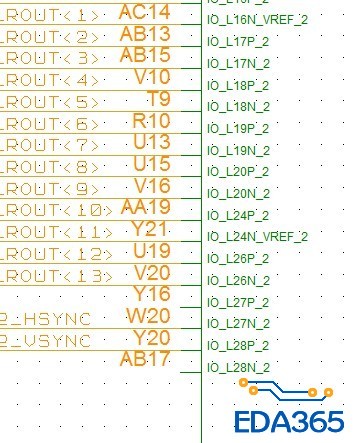

现在像这样，不标红了
建议轻易不要swap pin，除非你确定功能上可以这样满足你的需求，否则电路会出现功能紊乱。
赞同楼上大侠的说法，
