CIS配置问题
录入：edatop.com 点击：
CIS 配置成功了但是调不出器件，提示下面的错误，这是怎么回事
Allegro Footprintsread from directories listed in the section 'Allegro Footprints' of theinitialization file
数据库是我建立的，我将数据库和原理图符号库，PCB封装库发给其他人，配置都成功了，但是调不出器件，提示的都是同样的错误，我自己机子上可以调出器件
检查路径设置
检查了，路径设置正确的

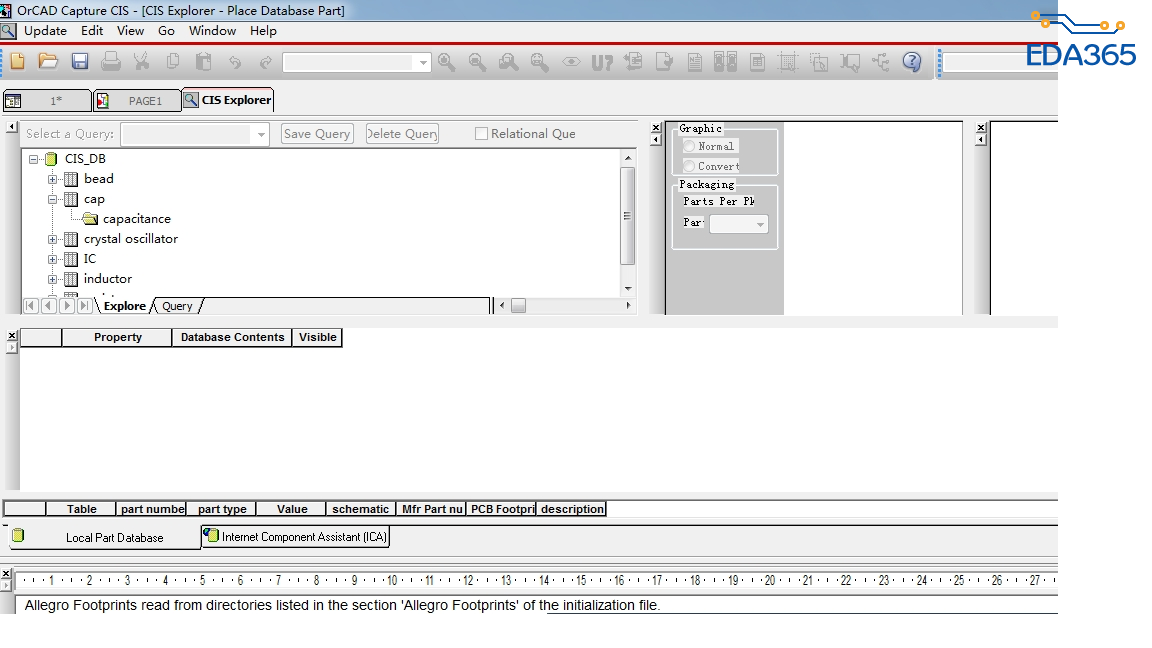

这是其他人配置后的效果

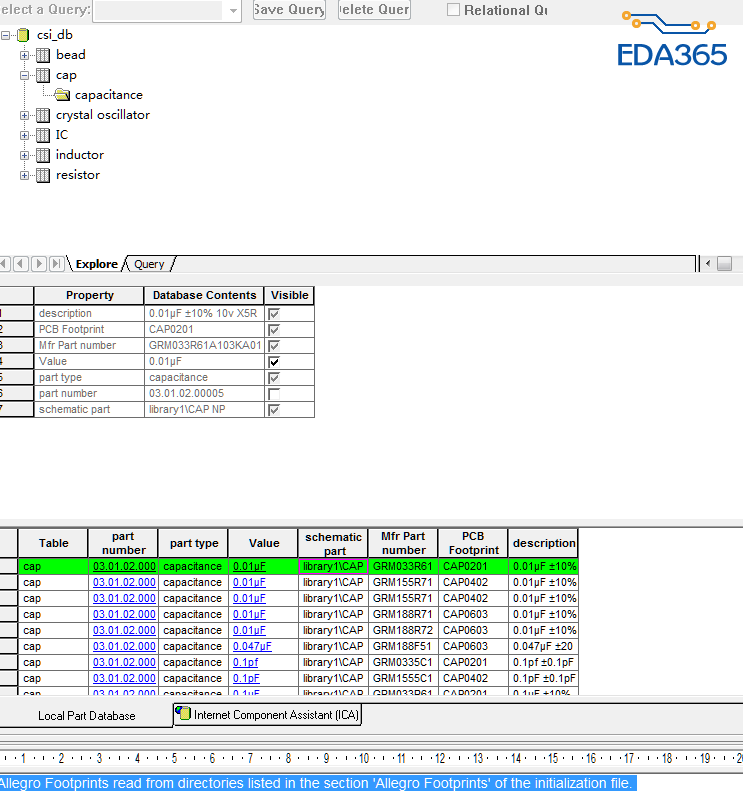

这是我配置后的效果
应该是封装库文件路径设置的不对。
Capture.INI这个文件里面的库路径设置了吗
如下：
[Allegro Footprints]
Dir0=
[Part Library Directories]
Dir0=
设置了的啊，我之前配置就是没设置路径才没调出来，所以这次配置全部都设置了路径的
我用的是16.3，其他人用的是16.5，今天我也装了16.5，配置也成功了但是却出现如下提示，这是说我路径设置不对吗
这是我符号库的路径
符号库路径

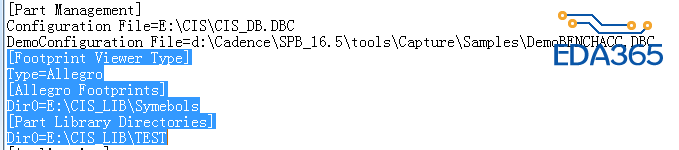

这是INI配置文件设置
INI配置文件

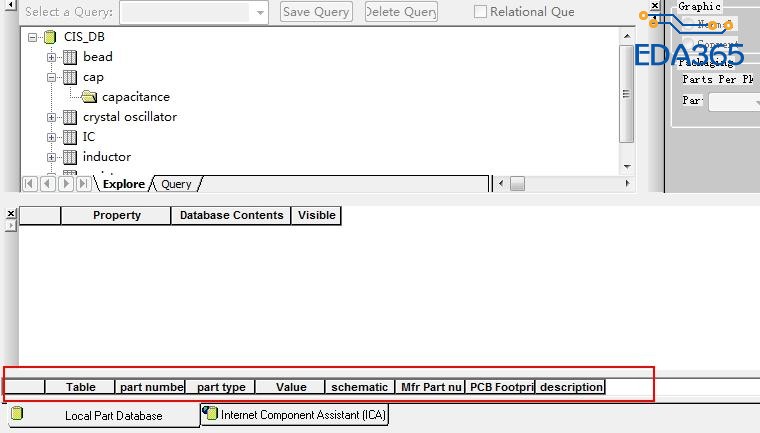

把红色框里的那个窗口往上拉看看~可能已经配好了~但是内容被盖在下面了
我现在是配置好了，但是不能调出器件，报错
点击确定后是这样的
