关于ORCAD地的问题
录入:edatop.com 点击:
我在使用地进行连接时,为什么DGND跟AGND也会连在一起了,(怎么会认同一个网络了)它的地有好几种符号搞得不是很清楚,请大家指点一下关于这方面的问题。
让我们来看看这些网络的名称:
可以看出,网络名都是不一样的,电气上也是不连接的。
假如用wire把他们都连起来呢,像这样
猜猜看,网络名会变成什么?因为都连在一起了,网络名肯定只有一个,会是哪一个呢
我们看一下:
也就是说,这么多网络都顺从于其中优先级最高的那个"地"-earth!
假如利用网络名来连接各个网络,像这样:
效果是一样的。
在OrCAD里面,“地”也是有优先级的(准确的说是按字母顺序排列),如果你把两种不同的地仅仅通过wire相连,那么不同的网络名会顺从于优先级最高的那个"地";
建议不同的地要进行连接,还是使用元件进行连接,比如跳线、0电阻、jumper等等
这方面的资料很杂,也不能说谁得比较好比较正确。推荐你去看Capture自带的userguide,虽然都是英文,仔细看下来的话也费不了多少时间。
[ 本帖最后由 numbdemon 于 2008-3-5 13:15 编辑 ]
简单的做下介绍吧

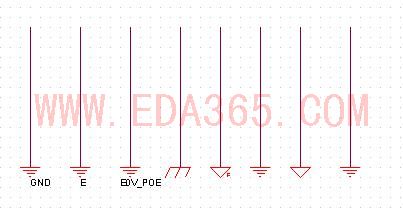

在第一幅图中我放置了很多不同的地,并且都加上了wire,也就是构成了很多个"地"网络

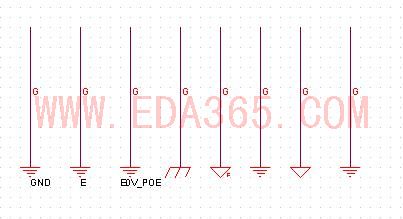

让我们来看看这些网络的名称:
可以看出,网络名都是不一样的,电气上也是不连接的。

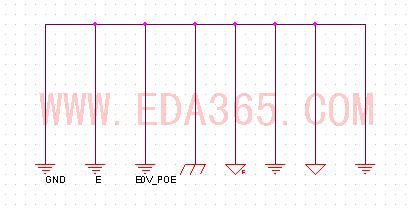

假如用wire把他们都连起来呢,像这样
猜猜看,网络名会变成什么?因为都连在一起了,网络名肯定只有一个,会是哪一个呢
我们看一下:
也就是说,这么多网络都顺从于其中优先级最高的那个"地"-earth!
假如利用网络名来连接各个网络,像这样:
效果是一样的。
谢谢小编说得这么清楚。
感谢共享!
佩服小编,我终于找对了组织,没想到我们小编这么牛,再说声佩服,
帮助大家解决了很多问题.看了很多帖子,都是小编搞定了,太厉害了,
我强烈支持小编
小编好样的!谢谢了。
very good!
牛人啊....小编
我现在刚学orcad,还要多多请教啊
小编正解啊,果然高手。其实一般模拟地和数字地都会有器件来隔离的,网络名不会是一样的。
学习啦
谢谢啊,还在学习中.
高手坐堂,小编当然很牛了!
这个论坛非常好,里面都是牛人,感觉提高很快!
学习了!感谢强大的小编
