Pspice仿真碰到的问题求教

录入:edatop.com     点击:

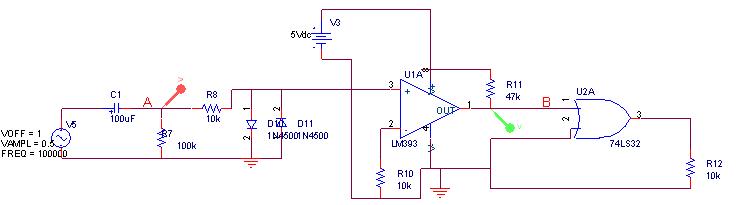

电路的原理图如上图所示。
    当左端的信号源为正弦波信号时候,不管有没有直流分量,经过C1后,A点的波形基本
都是0V对称的。
    但是当信号源为方波信号的时候,A点的波形都在0V以上,没有出现负电压。按原理来
说应该会出现负电压的。不知道那里出现问题了,请大侠指正。谢谢!

你是说的A点的波形没有没有负半周了吧?
大概你是要得到微分信号吧?
如果是这样的话,你的电容C1太大了哦
改成10P的话,效果就出来了。

100uF太大 1/RC=1/(100*10^-6)*(100*10^3)=?
