capture原理图画器件符号问题

录入:edatop.com     点击:

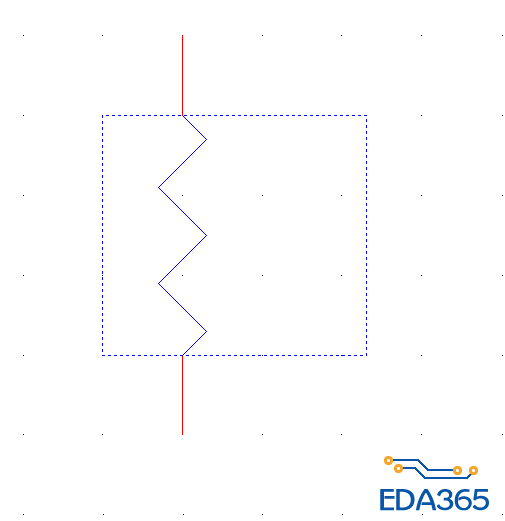

如图所示,有没有哪位同行是自己画的这个电阻符号,感觉好难画。不知道有没有什么技巧的?


你为什么要自己画呢?自带库里有呀,实在不行,你想弄成自己的,可以把自带库里的打开,然后复制,放到自己需要画的地方粘贴就行啦

哈哈哈  我知道是有的,现在自己练习画原理图,想先把工具弄熟了

可以參考 http://www.eda365.com/thread-146489-1-3.html 來練習。如果你可以全部畫完4個器件,表示你功力達到高水平境界。 ^_^

好的,多谢,我刚看了帖子,真腻害!
