protel的图怎么能转换成orcad能打开的图
录入：edatop.com 点击：
smart46曾经说过：“把PROTEL导出为ASCII文件，再用capture的file------import design才行。”

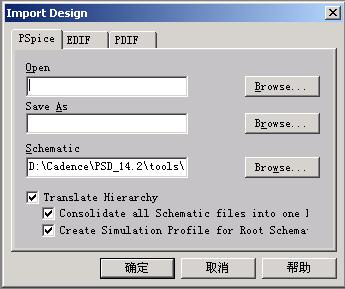

这是capture cis程序中file-import design打开的对话框，接下去应该怎么做呢?

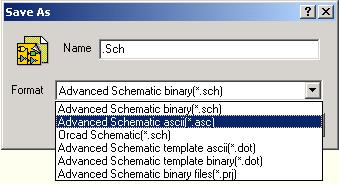

还有，所谓的“把PROTEL导出为ASCII文件”，是在protel99se中将相应的.sch文件做什么样的处理呢?这是protel99se程序中，file-save as弹出的对话框
http://www.pcbtech.net/forum/dispbbs.asp?boardID=46&ID=27111&page=7
如果是原理图转换用带SP2的protel DXP，选择project，另存为ORCAD CApture（*.DSN)。.SCH是ORCAD DOS板格式，里面没有元件信息，根本不可能使用。
谢谢
SORRY，我忘记说的，应该是PCB图才可以的，原理图我还没有试过
