ORCAD CAPTURE 與ALLEGRO 同步的方法

录入:edatop.com     点击:

"Capture 與Allegro可同步view利用Cross Probing 增加 placement的方便性"

上面的一段摘自一篇文章,可具體的方法沒有講清楚

不知大家知不知道?

还是不太好用。在原理图里只能点亮一个器件与ALLEGRO连接,功能不是太强。可是在ALLEGRO里点亮几个时在ORCAD里却都能亮,怪事哦!希望下个版本能更好些。盼望ING!

樓上的能不能說一下詳細的步驟啊

謝謝了

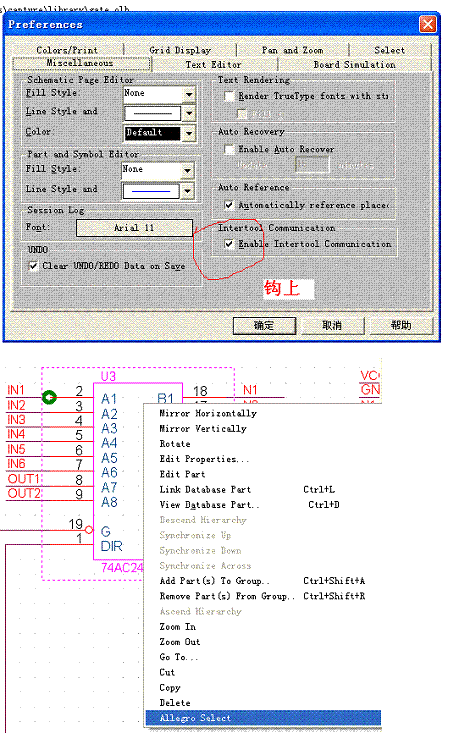

能进行这样的操作前题是产生网表的时候这地方要打钩,如下:


只能在ORCAD中选取一个器件,选多个的时候右键就没有ALLEGRO SELECT这个菜单了。但在ALLEGRO中高亮多个器件时ORCAD中都能亮起来,不信你试试。

謝謝了

我試一下
