原理图画完后要哪几项检查?

录入:edatop.com     点击:

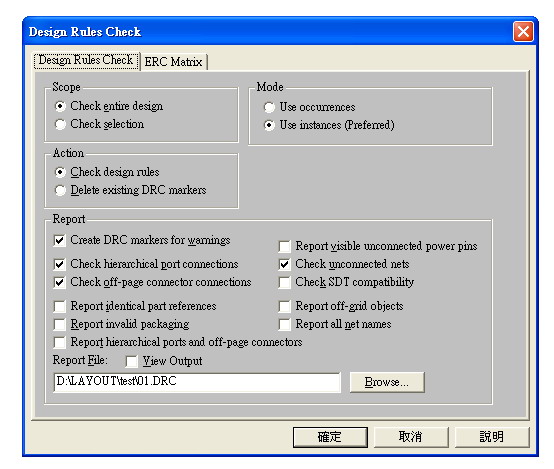

我一般指检查check unconnected net、check off-page connector connection  和check hierachical port connection。请问这三项够吗?你们一般检查几项?还有check SDT compatibility有没有必要检查?谢谢!

我用的是10.3版的,就我的個人經驗


如果Run完後沒有任何 error 或 waring,應該就ok

好的,谢谢!

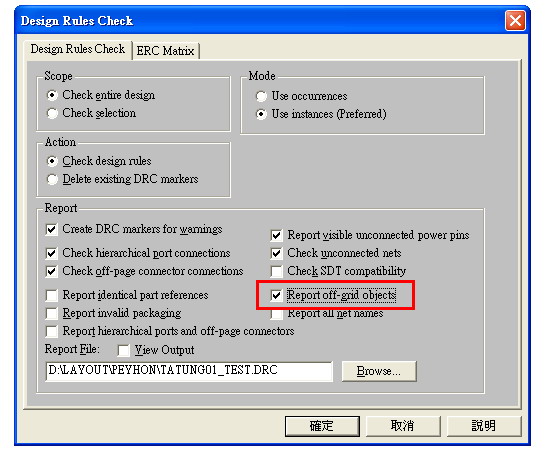

不好意思,應該要將 Report all net names 也打勾才行

个人觉得在作库的时候如果严格按照器件手册管脚属性定义来建的化,不仅可以在DRC时更多的利用软件纠错功能尽可能的避免原理图中的错误,而且对深入领会器件的功能也很有帮助。
