ORCAD中如何给一天元器件添加多个PCB封装信息

录入:edatop.com     点击:
ORCAD中如何给一天元器件添加多个PCB封装信息,请大神指教,谢谢!

不好意思写错字了,是一个元器件添加多个PCB封装信息

添加多个PCB封装?

嗯,就是,比如一个电阻,它可以是0201也可以是0402或者其他封装形式

没有试过。

这是要找死的节奏,不怕出问题就上。

如果可以的话,封装信息可设为选择项,根据原理图需要进行选择就好,AD里面就可以这样设置的

orcad只添加过1个top层封装和1个bottom层封装

如何添加

用CIS是可以的,但是选择器件的时候,需要手动选择一下封装,方法和EXCEL中提前设置好一个格的几种可能是一样的,但是 这跟做两个封装器件个人感觉区别不大

刚刚试了下,orcad元件是可以对应多个封装的

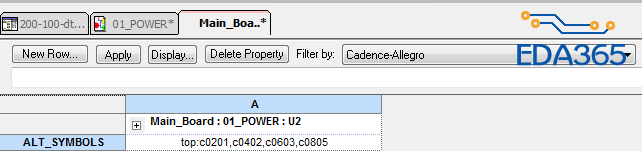

进入元件添加封装里,找到alt_symbols,在里面填入想增加的封装,比如(top:c0201,c0402,c0603,c0805),在导入网表,
导网表是,把create or update pcb editor board 选中,下面导入导出那个pcb自己根据实际的来填。

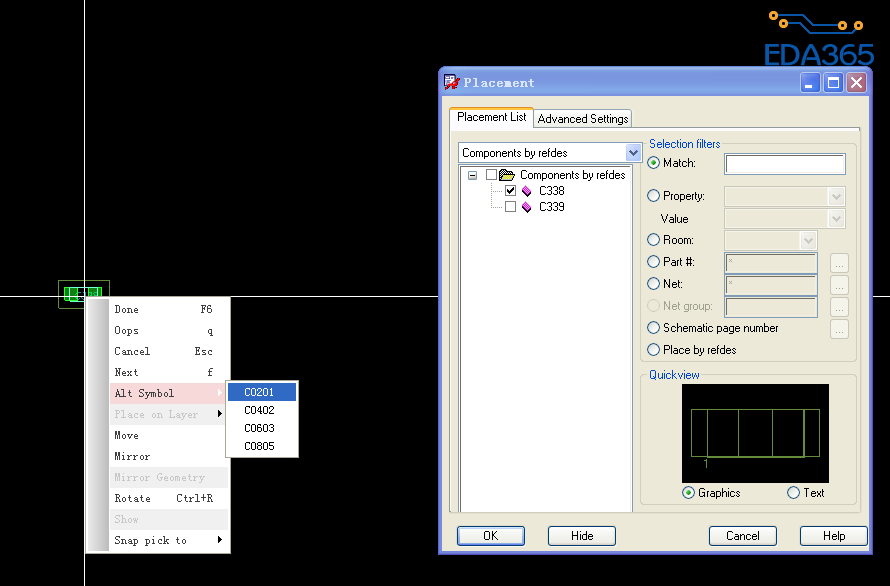

导入网表后,place\manually手动放置元件,在右键选alt symbol里面就有c0201,c0402,c0603,c0805这几个封装可以选择了

进入元件添加封装里,找到alt_symbols,在里面填入想增加的封装

这一步是在orcad原理图编辑窗口实现的么?能否具体点解释,谢谢!

filter by选cadence-allegro


你说的是原理图已经画好了再添加封装信息吧,我是想在元件库里面就加上,同时还想加上物料号信息
