制作原理图的库出现的问题
录入：edatop.com 点击：
我想将已有的原理图中的元件加到自己的库中
我选择某个元件后右键选择edit part
然后将其保存到我自己的库中
但是保存后发现库中和原来原理图中的管脚正好颠倒了
原来在左边的管脚跑到右边去了
而右边的管脚则到左边了
各个管脚的编号都没错
不知道是什么原因，是哪儿没设对吗?
我选择某个元件后右键选择edit part
然后将其保存到我自己的库中
但是保存后发现库中和原来原理图中的管脚正好颠倒了
原来在左边的管脚跑到右边去了
而右边的管脚则到左边了
各个管脚的编号都没错
不知道是什么原因，是哪儿没设对吗?

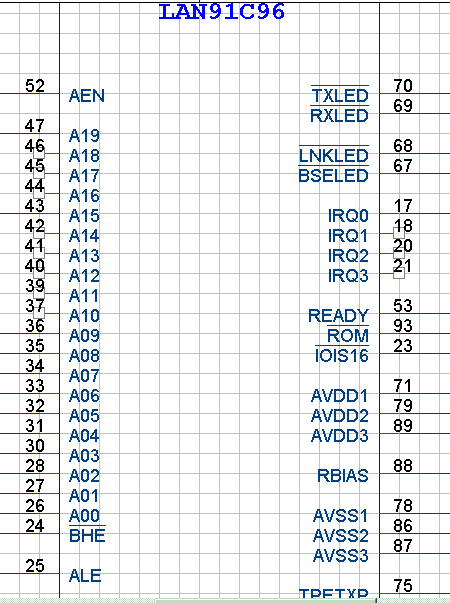

如下图所示，这是编辑前后管脚颠倒的情况
你可以按V，将其上下颠倒一下吗！
对头,按V上下颠倒即可
可以选中那个元器件,用file->export selection 就可以搞定了
easy
方向问题
我估计在往原理图中放的时候被颠倒了一下。
颠倒了一下就可
