画原理图时相当吃力且效率低，鼠标点了元件连线处不自动捕捉．
录入：edatop.com 点击：

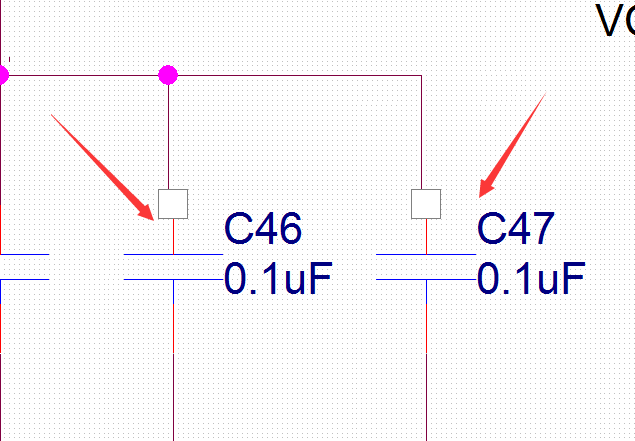

栅格捕捉也是打开的，经常出现图１的情况．
你这栅格明显是关闭啊 实在不行，你在设置里找 可以设置
options----miscellaneous----找到wire Drag，将allow component move wiht connectivity changes复选上就可以了。
千万不要用snap to grid
不是栅格没有对齐么
这是因为把栅格设置成了最小1格
Grid 设置有问题，设置的太小了。
这是由于在设计原理图是没有始终按照规格，时而捕捉格点，时而又不捕捉格点，导致原理图很混乱，建议将没有在格点上的走线统一删除，设置成捕捉格点后，重新连接。以后就事半功倍了。
