救命我的总线怎麽就画不对?

录入:edatop.com     点击:
哪为跟我说说画总线的布骤?为什麽我画的D0会叫D0_12345?DRC的时候就说没有驱动源。5555555……

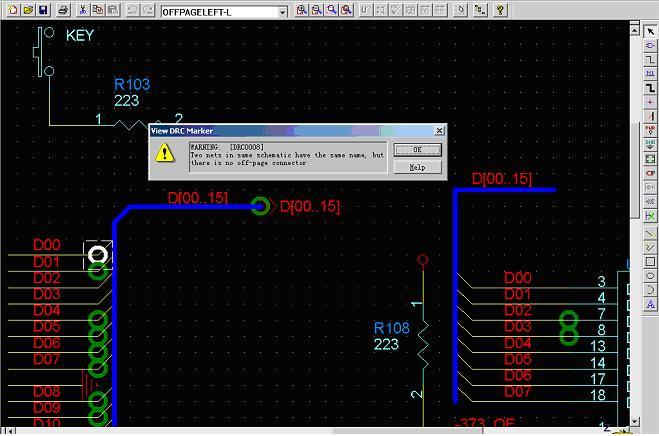

右边那个总线的OFF -PAGE CONNECTOR没画上啊!

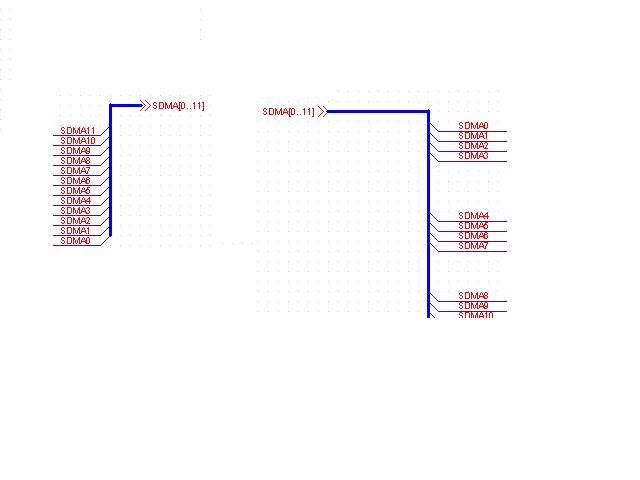

是说两个网络有相同的名字,但没有联接在一起。原因是这种用网络名连接的总线必须有输出输出的。如图:

这是第一张,总线输出部分,第二张原理图我没贴,那是总线的输入。
问题是这张上的D0、D1等网络名带后缀的,D0_12345之类。DRC总有警告。第二张就不会这样。
我很晕,重画过n次,每次一加 bus entry,网络名就带后缀。快受不了了。在这样,我要全改离页符了。痛苦……

既然是总线输出就得放置输出标志啊,如我图中左边那条。
你不要单张图做drc,这样肯定会有问题,要整个原理图作完了,对整个设计作 drc检查。

你知道总线有好多条线,不可能在同连接线那样用网络名连接的,因为d0与d0是一个网络,而d2与d2是另一个网络........,比喻你图中两条总线网络名都为d[00..15],但是它们并不是相同的网络啊。

在講深刻一點吧

設定格点有誤,將縂綫殺掉,挪下一格奌就可
