orcad 画bga96原理图报错

录入:edatop.com     点击:

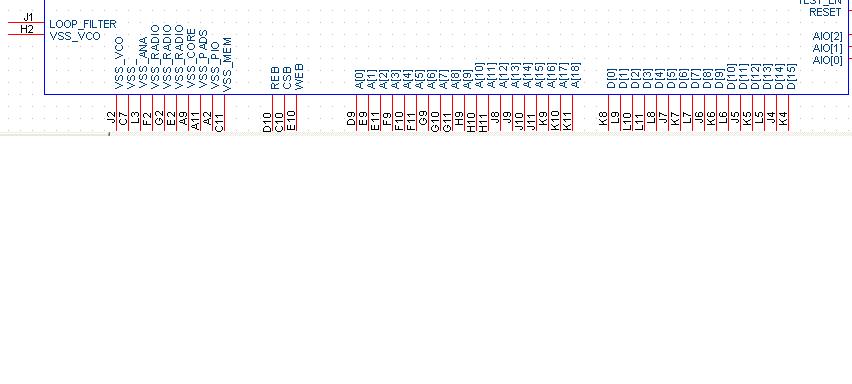

原理图我用orcad 画bga96,报下面错。

ERROR [DRC0018] Pin number is not numeric U1,PIO[8]: MainBorad, BC2_Ext (11.00, 2.40) ERROR [DRC0018] Pin number is not numeric U1,PIO[9]: MainBorad, BC2_Ext (11.00, 2.30) ERROR [DRC0018] Pin number is not numeric U1,PIO[10]: MainBorad, BC2_Ext (11.00, 2.20) ERROR [DRC0018] Pin number is not numeric U1,USB_D-/: MainBorad, BC2_Ext (11.00, 4.50) ERROR [DRC0018] Pin number is not numeric U1,USB_D+/: MainBorad, BC2_Ext (11.00, 4.40) ERROR [DRC0018] Pin number is not numeric U1,CSB: MainBorad, BC2_Ext (6.00, 6.30) ERROR [DRC0018] Pin number is not numeric U1,A[0]: MainBorad, BC2_Ext (6.60, 6.30)

这是为什么?我要怎么改?

这里整天都在讨论这个好那个好的,无聊呀,没意义呀,哪位帮我解决一下了。这个困扰我好久了呀。高手快帮帮我!

up,不能沉了,求各位帮帮我了。你们用capture画原理图时,BGA的怎么画呀,我画出来就报错呀。

就没有人知道?哪你们是怎么画BGA的电路图的?

up一下,到现在还没有解决,帮帮我。

先請問一下,你是用哪個版本的OrCAD呢?

再來是你Run DRC時勾了哪些選項呢?

可以貼上來看嗎?

我试多次也试不出你这种错误呢。能否把你做的封装传上来我看看。

我所有的capture都会有这样的情况。10.2和10.3。

出现上述的情况是在DRC中勾“check SDT compalitily”就会出现这个错。以前我也不会出这错的,可不知道为什么又出错了。虽然不影响出netlist,但是有问题总是不爽。
