关于ORcad的一个怪问题
录入:edatop.com 点击:
各位大侠:
我在用orcad时,遇到一个怪现像,如图一所示,D82第一PIN的net本来应该是N03562的,但当我移动那个port后,它的net 就变成了N03562_17573949,如图二所示,我画的电路图中有好多net都会自动加个下划线后跟个数值,所以输出的net与原来PCB板上的不一致.请问各位这是怎么回事?

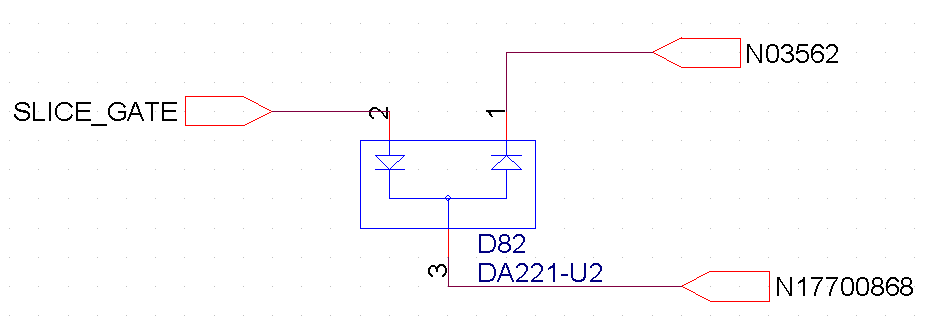

图一

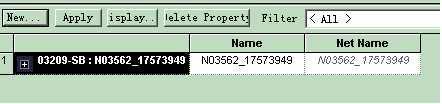

图二.
我在用orcad时,遇到一个怪现像,如图一所示,D82第一PIN的net本来应该是N03562的,但当我移动那个port后,它的net 就变成了N03562_17573949,如图二所示,我画的电路图中有好多net都会自动加个下划线后跟个数值,所以输出的net与原来PCB板上的不一致.请问各位这是怎么回事?
图一
图二.
这个问题我以前也碰到,解决的方法也试了很多种,有时可将图二的的Name双击,选择一个正确的,或者重连一次,或者干脆标个name上去.
?
