修改線路圖怎樣設置零件編號才不會重复

录入:edatop.com     点击:

各位大俠,在ORCAD中修改線路圖時增加零件怎樣設置零件編號才不會重复.先謝了

正版的软件会自动增加新的编号的

修改完后可以自动编号的,或者你在Project Manager中用菜单Edit-Browse-Parts就可以查看你有用哪些编号了

是這樣啊!那我們廠使用的ORCAD軟件都是盜版的.

重新标注一下不就行了吗?

重新標注太麻煩.

先給問號,例如R?/ C? / U?......

之後在讓軟體自動幫你設定

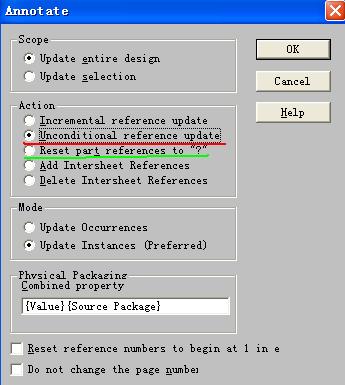

重新标注,选红线选项会重新标注所有元件,当然全部按顺序排列,选绿色选项会将所有编号复位成?再标注就好了。不是让你一个一个去改。


如果我只是想把增加的元件重新标注,原来的元件編號不变?怎么办呢?

在零件纺编号方法,orcad是有点弱。
利用自动增加编号的功能时,只会在同一个page内自动增加,这样有可能出现不同page的编号相同,没办法,只有reset后,再重新编号了,8楼的问题不好解决。

就如6楼所说,将新元件标号设置为如R?,C?等,然后用anotate中的increasement就可以了

好象版本高一点了就不会有重号的情况
