ORCAD资深工程师请进

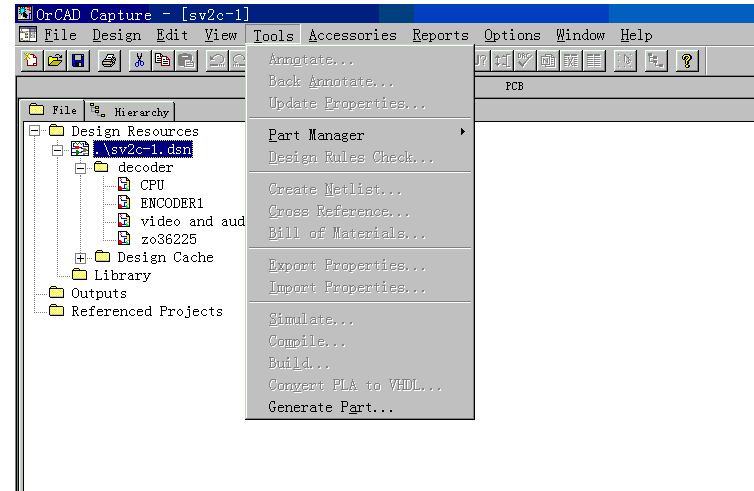

你现在选中的状态是.\sv2c-1.dsn,你试试选到Design Resources或decoder上分别试试看～～～

班主！
过来看看啦！

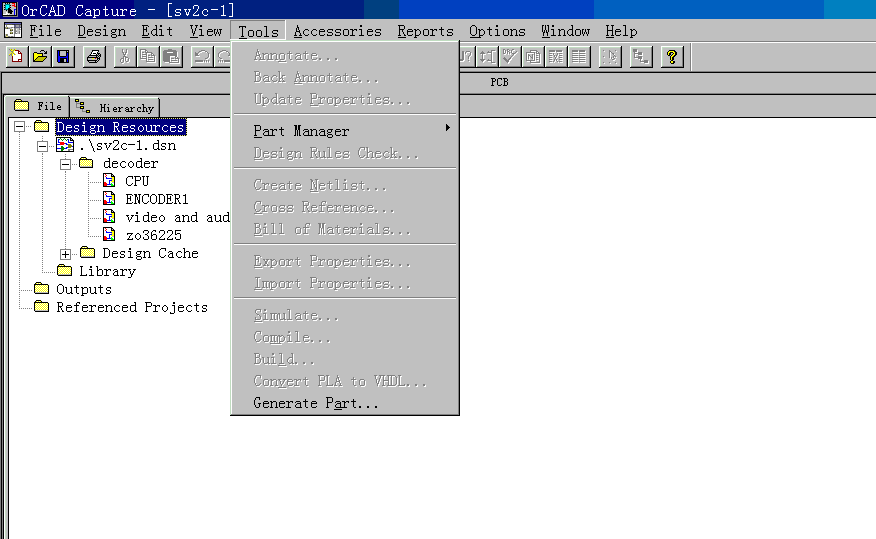

奇怪了,选第一个应该行的呀,不过可以确定的是选Design Resources是一定不行.我一般都点在shematic1下的子图上...

对呀！
我以前都是选在*.DSN上的！
唉……

建议重新启动ORCAD，用D版经常会出问题

没用的！

那就重新启动PC。

有效果吗?

没用的！
我昨天都试过了！
今天还是不行！

打开其他的dsn文件，也是这种情况吗?
用的是哪一个版本?


沟通无极限

也是的！

不是吧，我还没碰到这样情况。

ORCAD91的！

重装！

看看能不能发现问题：
if you have translated a design with multiple schematic folders, use Annotate (and check for duplicate references) before you create a netlist.
Generally, you should run Design Rules Check to verify your design before you generate a netlist.

沟通无极限

是这样的，你应该先编号，规则检查，在生成网表。试一下

没有哟！

你画完图，什么都没做就生成网表啊?！：（

对呀?
那还要做什么?
快教教我！

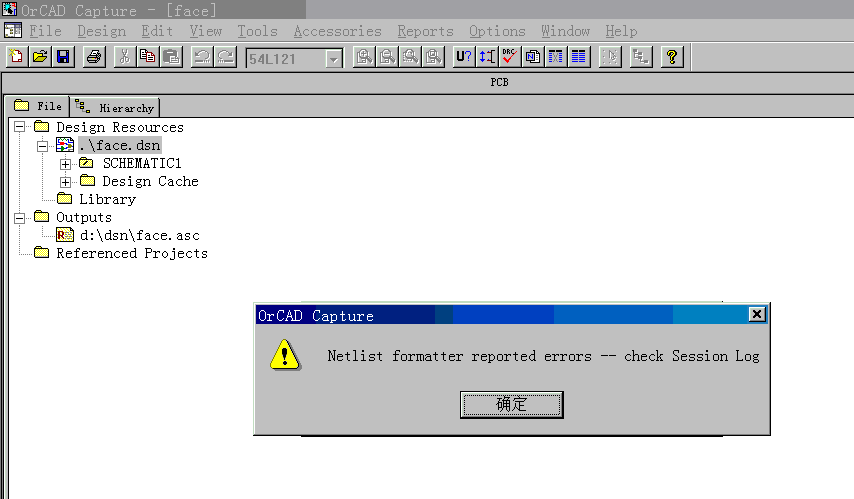

这个又可以生成网表！
但是有错误！

先要用annotate工具为每个元件指定一个编号（reference）。
再用DRC工具检查设计规则。
上面的提示是说你设计有误，查看日志文件。

奇怪！
有些原理图是可以生成网表的！

那是因为那些原理图画得完美,一般自己画一定要进行这些检查的.

噢！

记住，要检查检查！不管是原理图还是PCB～～～

谢谢！~~~~

我想有可能是orcad或者是DSN档有问题……`1

为什么不能转为PROTEL99SE或是ALLEGRO的?
