orcad生成什么类型的网络表才能导入到powerpcb中？
录入：edatop.com 点击：
orcad生成什么类型的网络表才能导入到powerpcb中啊?
选定OTHER选项,然后在formatter中选择PADSPCB.DLL.然后将输出网络表名改为后缀.ASC的名字即可.
在POWERPCB中INPORT该.asc的网络表,一切ok！
楼上的！不行！出现netlist formatter reported errors错误
表头用powerlogic的表头即可！自己编辑一下asc文件！

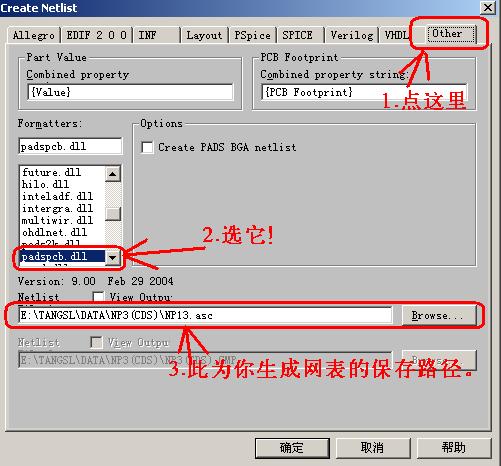

如图：
再勾选楼上图中的Create PADS BGA netlist就可以直接用了。
非常感谢！
hao
怎么不行呢！
问一个弱弱的问题：在ＯＲＣＡＤ封装编辑时如何编辑过孔的大小，孔直径，焊盘直径
转到POWER.PCB中没鼠线,只有元件.
