求助pspice中一个具有上升时间的正弦信号源的表示

录入:edatop.com     点击:

pspice中七种独立电源:直流,交流,调幅正弦,指数源,脉冲源,PWL和单频调频源

都找不到适合的模型去描述这样一个有上升时间的正弦源

请大侠指点!

可以试试用行为模型ABM,用一个正弦波和脉冲波相乘就可以了。

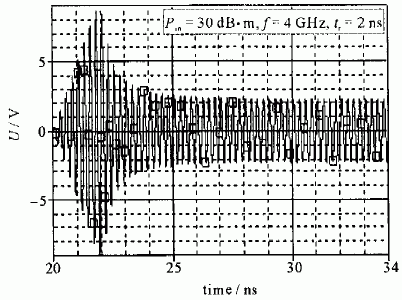

我用一个从几ns上升到1v电压平台的PWL信号与一个正弦波相乘,得到的正弦波也同样有几ns 的上升时间,而且PWL信号1v的电压平台对输出正弦信号的幅值没有影响

做仿真时100ns的瞬态仿真只仿真出几十个ps,看输出文件报错:

ERROR -- Convergence problem in transient analysis at Time =  23.86E-09
         Time step =  138.7E-21, minimum allowable step size =  200.0E-21

  These voltages failed to converge:

    V(X_D2.32)                =       -0.407001 / -0.387937

问:是不是出现了收敛性问题?我用的pspice9.1学生版能否通过更改设置增强程序的收敛性?
