具有上升时间的正弦信号源的表示结果

录入:edatop.com     点击:

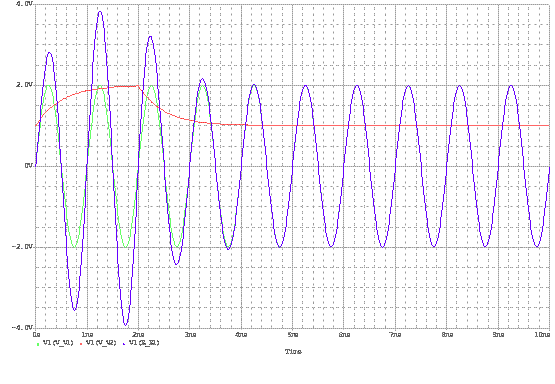

我用一个正弦波V1和一个指数信号V2调制出了所需的带有上升沿的正弦信号E1V1*V2.

R_R1         0 3  1k

V_V1         1 0 DC 0 AC 1

+SIN 0 2 1e9 0 0 0

V_V2         2 0 DC 0 AC 1

+EXP 1 2 0 0.5n 2n 0.5n

E_E1         3 0 POLY(2) 1 0 2 0 0 0 0 0 1



对于信号E1,我有个不明白的地方是上升时间是不是就是指数信号的上升时间常数TC10.5ns,指数信号的下降时间点TD2=2ns和下降时间常数TC20.5ns会怎样影响E1的上升时间呢?
