画电路图的问题
录入：edatop.com 点击：

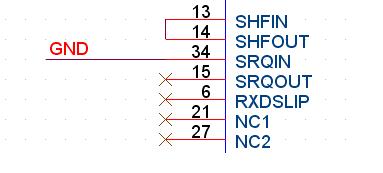

如果器件的某个引脚引出一条断线，上面的网络名称是GND ，就表示这个引脚是于地相连的吗?就像图中那样?
用不用再连一条线接地，在线上标注网络名称GND呢?
电源也是这样吗?
我是新手，希望好人帮帮忙
就没有人帮帮忙吗?
是的。
是这样子的啊.在这几种软件里,都是这样子的.标识网络名与实际的网络是连在一起的.
只要標有GND，都會有連接。
一般畫GND都不會這樣畫，直接加地就可以了
顶
所有相同NET号的节点是会连在一起的
