DRC检查出现莫明其妙的错误.
录入：edatop.com 点击：

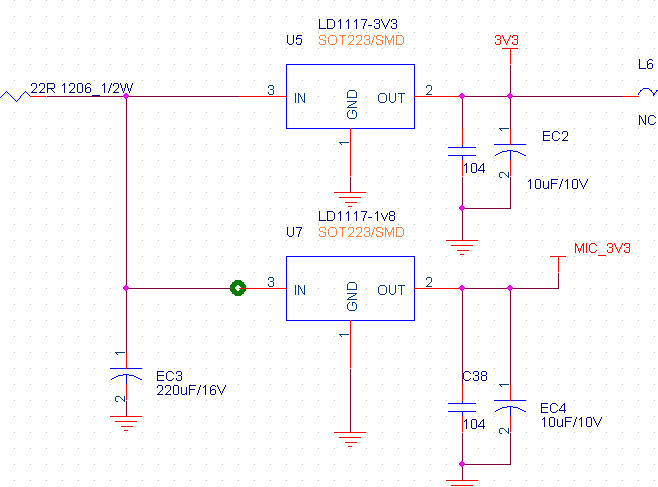

原理图接法是没有错误的,如图1,但为什么在做DRC时会出现这样的错误提示:
ERROR: [DRC0004] Possible pin type conflict U7,IN Output Connected to Output
UCHS+FM2010, PAGE1 (3.80, 13.20)
望高人指点,谢谢！
这可不是莫名其妙的错误。
error message说得很清楚，io连接到output的冲突。
如果要避免类似的问题，要么把pin type设置正确，如 I-->O ; IO-->IO,
或者都设置成passive，这样就不会有问题了。
三楼说的一点没错，
