雪中望炭

各位大侠！

    有两个问题请教：

   1.orcad9.2 原理图编辑器只能放置60个元件?是否设置有问题?

   2.如何将orcad9.2中的网络表导入pads2005?

            还望各位大侠不吝赐教           某不胜感激！

第一个是什么意思?

没遇到过

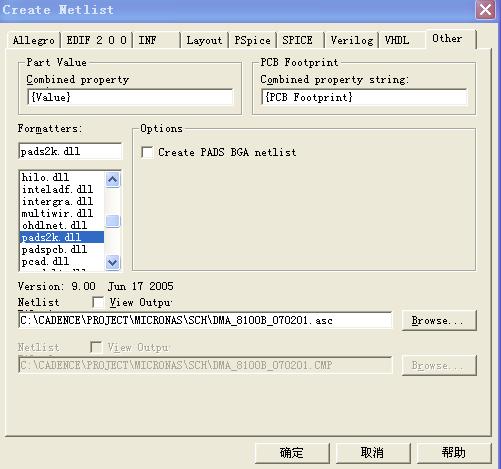

第一个问题，不理解，第二个问题，见下面的图

多谢指点，但是还有疑问！

   第一个问题是用orcad9.2打开project 或design时报的错；但是还是可以进入层次原理图及子图；

   第二个问题的asc文件是手动改名的，还是自动生成的，能否提供更详细的过程?

    我把网表输出名改为ASC后缀后，可以导入，但是只有少数几个元件导入了。

                                                                谢谢！

可能是我的版本不行，是　version 9.00 ,june 9 ２０００.

能否发一个安装软件给我：ywz751208@163.com.

                                           谢谢！

没遇到过，看下设置吧

换版本，你那是学生版或DEMO版的

ASC是手动改的。

导入的元件少，看看导入时有没有提示错误，一般是没有封装的错误。

只能放60元件，应该如楼上所说，是DEMO版的，或其它受限制版本。建议网上下载一个。
