关于orcad的pcb文件转化protel的问题，请求好心人帮忙

当在protel环境中打开max文件的时候会出现一个设置两种软件种电路板层的对应的设置，叫做orcad布局导入器，但是在默认操作过程中会出现两个层（fabdwg和NOTES层）未被导入，但我不知道需要设置成哪个对应层，请知道的朋友半个忙 ，我自己随便对应了两个层（mechanical layer），效果还可以，基本搞定，但是之后再protel中打开转化过的图，这是只要双击途中的元器件或者线路，其颜色会变绿，这是为什么阿 ?

 另外我工作中需要把orcad转化成protel，也许还会反过来转化，大家有什么号的办法吗

我的qq：43962309  欢迎朋友加我一起学习protel dxp2004（或其他版本）和orcad以及pcb知识

PROTEL中新建立个PCB文件,然后导入MAX文件不就得了?

不知你是用哪个版本作的转换?“颜色会变绿”应该是违反rules。

protel转orcad layout的*.max文件我倒是试过，但反过来我从未成功过，不知可否告知你操作的protel版本?

还有一点，即使转换成功，还是要人为作很大的修改的（并不完全）

"我记得好像叫CAMCAD这个软件很小，但是能做很多转换，我当年就是用这个将PROTEL转成POWERPCB然后又转成CADENCE的，不过毕竟是不同的软件，转换过程中肯定有些信息丢掉了，要做好思想准备。
这个软件很多地方都有，你可以搜搜。 "载自http://forum.eetchina.com/FORUM_POST_1100006132_0.HTM

CAMCAD这个在论坛里有提供的

看到“Altium Designer 6.0 在器件库方面支持基于ODBC和ADO的数据库,可以使用OrCAD的器件库。完全兼容Protel98/Protel99/Protel99se/ProtelDXP,并提供对Protel99se下创建的DDB文件导入功能还增加了P-CAD,OrCAD ADS CB等软件的设计文件和库的导入, OrCad®、PADS、AutoCAD和其它软件的文件导入和导出功能.完整的ODB++ / Gerber CAM-系统使得用户可以重新设计原有有的设计,弥补设计和制造之间的差异. ”

可我下了一个硬件版的AD6(免安装的)，却不能导入layout的max文件?不知是否操作失误?

51节回来，用家里的DXP可以打开max文档了（看来好像是硬件版的AD6(免安装的)的原因）。害的我当时只能重新在protel里画了一下pcb（给我们做配套的公司用protel的）

我用的是protel dxp 2004 直接打开orcad的max文件，然后另存为protel 99se的pcb文件（格式好像是binary 4 什么的记不清了），转换了一个小的pcb图，基本和orcad版本一样的，但就是很奇怪出现我说的问题：在protel99se中双击转换后的pcb中的元器件或线路，之后在出现的元器件属性对话框上 点确认关闭对话框，这时元器件或线路颜色会变绿，实在不懂哦

兄弟谢谢你，你说的方法我在后来也发现了，但是我刚刚再次试了，出

现的问题和我最初说的类似，一个是在转化时的“orcad布局导入器”

设置中，将fabdwg和NOTES层正确设置成protel的相应层，第二个是

有很多线路和焊盘的颜色变成了绿色，郁闷中。不知有哪位知道这个

原因 以及fabdwg和NOTES层如何设置成正确的protel的相应的层

过后再看，原来99se也可直接导入max的（其实在很早前试过的，后又忘了的）。

只是在99se里需要在打开pcb下后其导入窗口里才可出现有 *.max 格式出现。（即和xianfei说的是一样的）

默认下99se导入的和AD6导入的还是有区别的（这个机子上没有DXP），直观的如AD6导入后器件标号等和99se有一定区别。

你说的变绿 DRC  可先检查一下器件间距离规则(这个原因居多)，将值改小即可。再就是其它的DRC规则的设定...

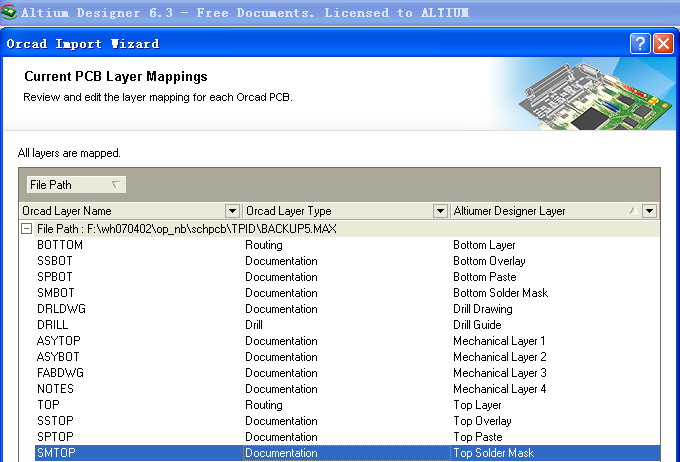

至于fabdwg和notes，可参见AD6的_见图：机械层3、4（其实依企业爱好定即可）。

这的网通速度太...    进一个pcbbbs页要10几分钟，看来在这里是不能上这个论坛了

谢谢你，呵呵，我后来改好了，确实是规则的问题，我修改了走线的间距，问题解决了，欢迎大家加我的qq阿，一起进步
