请教﹕Library与design cache问题

录入:edatop.com     点击:

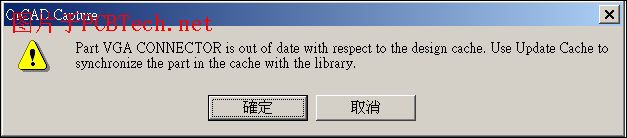

我第一次将这个元件的有些地方画错﹐放入原理图后发现就删了﹐再去到library里改过来﹐完后我再选择改正后的元件就用不了﹐总是显示如下图
点“确定”就还是用到以前错误的那个﹐design cache里的组件能不能删掉呢﹖请各位大虾指点一下﹐谢谢﹗﹗

每当调用一个新元件,Capture就放一个副本到Library Cache,原理图上的元件都以这个副本做参考。库元件改变以后必须更新Cache,否则新的元件还是Cache中的旧元件。更新方法是在Design Manager中,展开Design Cache,选中需更新的元件后,选择菜单Design中的Update Cache,后者Replace Cache替换成新改变后的元件。

谢谢shyoung ﹗﹗

谢谢2楼的详细解说,我也为这么问题苦恼了好一整子。现在豁然开朗

不错,顶一下!感谢小编!
