比较奇怪,请问这是吗错误?那位帮忙解惑?

录入:edatop.com     点击:

比较奇怪,请问这是吗错误?那位帮忙解惑?

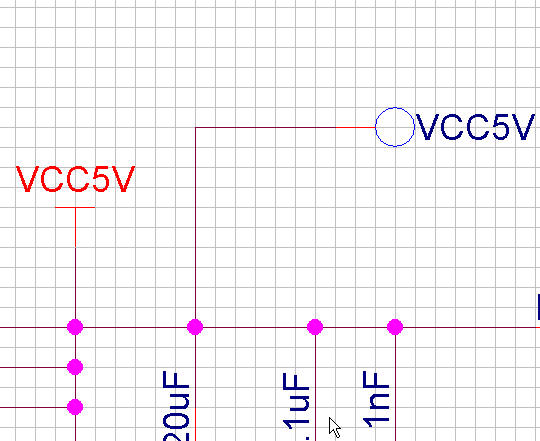

[DRC0011]  Reference is invalid for this part VCC5V
                    SCHEMATIC1, POWER  (6.65, 0.75)
[DRC0011]  Reference is invalid for this part 12V
                    SCHEMATIC1, POWER  (2.65, 3.25)

如何上面两个算是错误警告的话
为何也是类似设置的其他就没这个提示警告

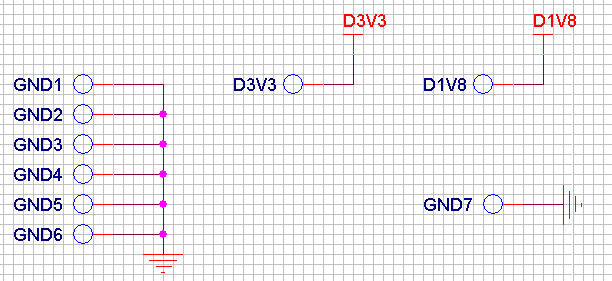

这些点都是一些外用的测试点
在orcad里面 元件名是按TP定义的
只是把元件号名称给修改了而已啊
虽然不影响layout但是比较纳闷

那位帮忙解惑?

还有一个小问题 为何没连线的管脚我没设置“X”的地方为何没检查出来呢?





1、没看到过Reference这样设置的。
2、LZ在DRC选项中勾上“Check unconnected net”试试看
