新手请教奥。关于artwork生成中的问题，求教！

新手请教
在生成artwork后，用Allegro看那些artwork的时候出现了一个问题，drill层怎么弄也都只是一个空框子，里面什么也没有，别的层都可以看到，为独这个层看不到。我吧设置都贴上来了，请大家指正。
[ 本帖最后由 tuzi405 于 2008-12-10 17:03 编辑 ]

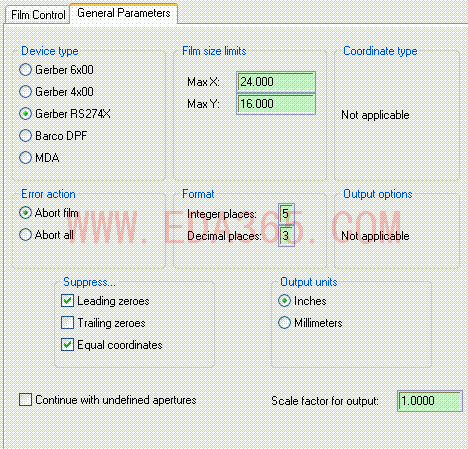

设置1

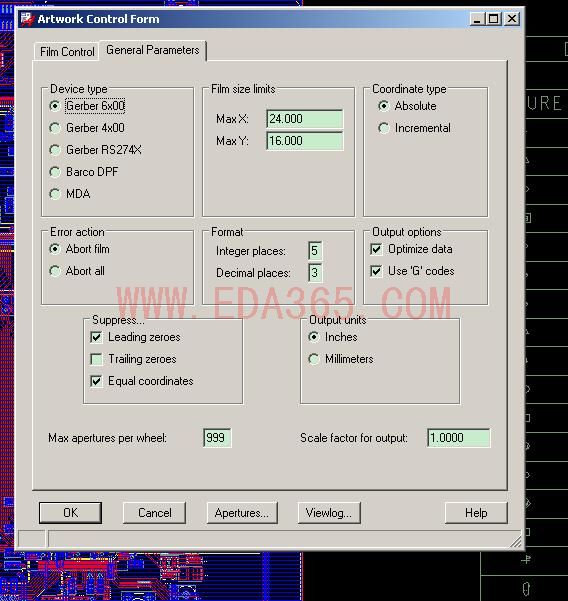

设置2

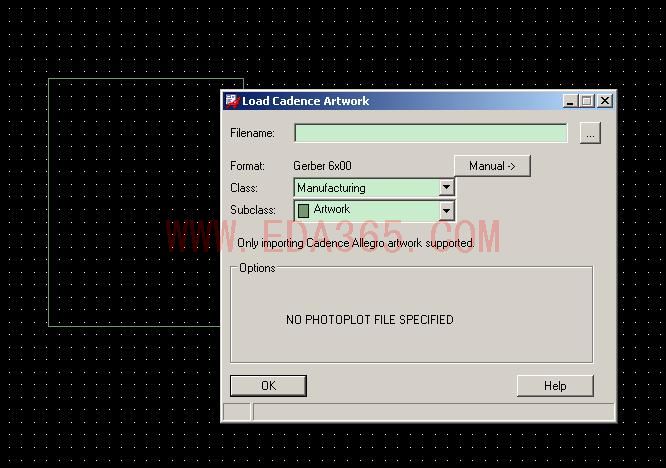

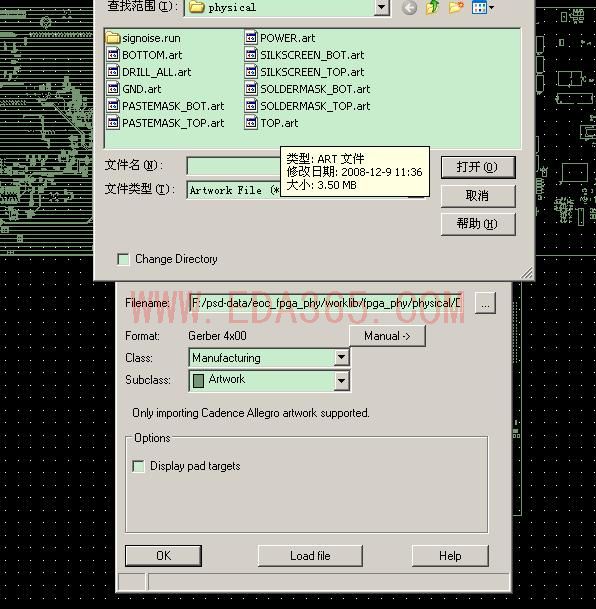

查看1

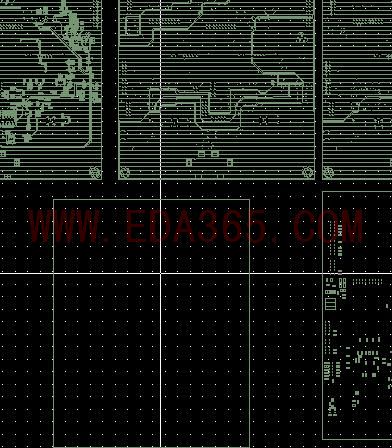

查看2

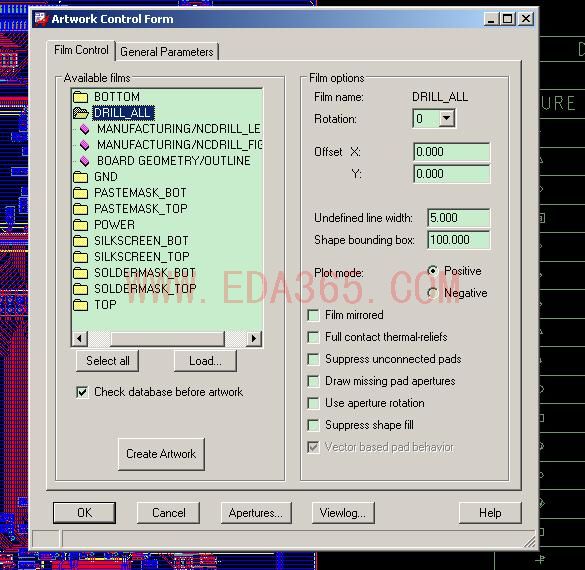

我又把artwork重新生成了一下，别的设置没有变，统一了一下format。

还是空框框

要先生成钻孔层，在manufacture>NC>drill legned

建议
1.先在cam350是看看吧，有没有你要的东西 。
2.把format 的格统一一下。比如：都是6x00 or 4x00
the picture you attached show that there are two format in your process

谢谢二楼的回复，我说的artwork里面的那个drill 层
三楼的，我又回去把format 都统一了一下啊，不过出来的还是空框框，我又贴的新图了，你看一眼。

发来我可以帮你看一下edwardcl@126.com

好啊，我发给你，帮我指点一下。

楼上的很热心，但是板子发给他，也没有回复。

希望有高手给解答一下啊。

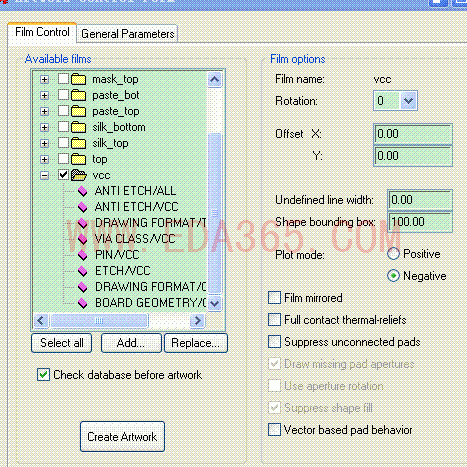

你检查一下你加入了对应的层吗?

兄台，谢谢你，我按照你的那张图，又找到了那一个没加的层加上，虽然不知道是啥意思，所以还想请教一下，多加的那几个是什么层，为啥我在画俩层板的时候没有啊。我把图贴上来了，希望大家指点一下菜鸟我。

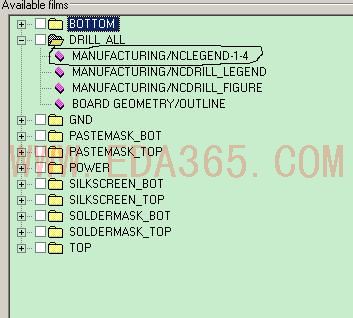

我少加的那一层

比俩层板要多加的这些个层是什么层啊?

对了，就是把MANUFACTURING/NCLEGEND-1-4加进去就好了，那个是自动生成的；

那是埋孔和盲孔,做HDI的板子才会有

谢谢楼上的兄台，搞清楚了。

执行NC DRILL就会生成钻孔文件，两层的名称是MANUFACTURING/NCLEGEND-1-2
如果用通孔，就是1-N，N标示板子层数。盲埋孔就会表示成贴图中红框内的信息，主要是看VIA如何定义的

自从楼上说是盲孔和埋孔后，我就就明白了那个数字的意思，就是via的所经过的层，不过你又仔细的说一遍，又加深了我记忆，也谢谢你的指点。

请问下LZ的POWER层是如何设置的?
我的出来老有问题，里面的隔离线不完整。
