一个走线的问题
录入：edatop.com 点击：

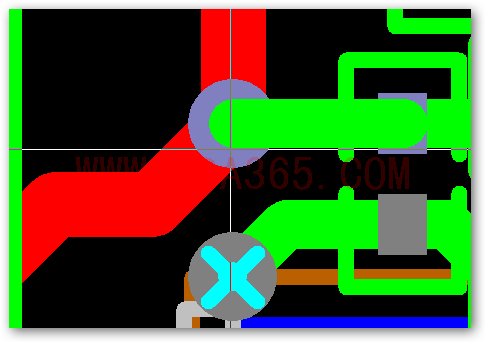

如图所示:这种走线方式一直用着,但具体会产生什么影响,还真不知道,请牛人来分析分析

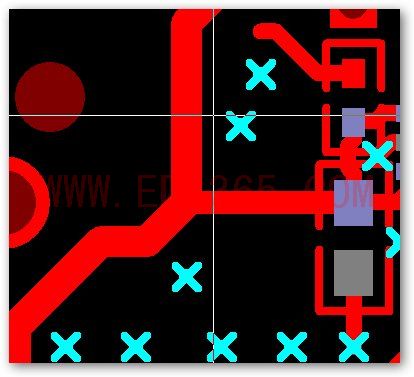

补充说明：图中绿色是ＴＯＰ层，红色ＢＯＴＴＯＭ层，此电源是系统电源，经过变压器转换为＋５.５v,+3.3v和48v,红色走线中向上是+5.5v,想下是48v,向左的是+3.3v,这种走线方式会产生什么影响呢?请指教
电源线没问题
其他的会引起电流分叉啊。
根据吉尔霍夫定律，分叉后两根线上的电流加起来才等于那根粗线上的电流~~~
俺也不懂,D上去 高手来回答
1，电源转换进来的地方总宽度越粗越好，
2，出去保证同宽度，
3，然后如需换层下足够多via。
4，如有高速线远离，
不是很理解小编的情况，如果是单独5v，3.3v 提供又是另外情况
