ALLEGRO 布局碰到的问题

哎。本人感觉布局很不好使。

第1。只能点上原理图某个PART/PCB于是高亮了它。再点上移动命令。如果不点
上DONE的话。无法完成原理图下一个元件的自动查找 。
第2。当我点上某个PART时。它的鼠线跟某个本身连接的没连上。只能把它放在
附近的时候。它们才有鼠线连接。这样造成布局太吃力了。

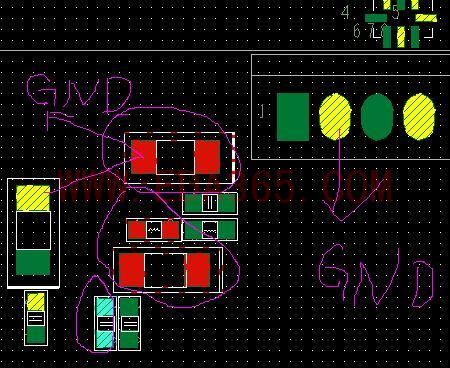

第3。我把某个NET高亮的时候。有些元件却变成了别的颜色。造成我
视角的混乱。

     第4。移动元件的时候。旋转好吃力呀。一定要自己动手旋转。很浪费时间。但
PADS 。点个TAB的时候。会自动旋转。最后鼠标一放OK了。

    以上是我布局碰到的问题。大家帮我看看。是不是自己出问题了。哪里没有设计
好。

自己的贴.自己顶.忙完了画板就来学习ALLEGRO了.

2# 毒女
你allegro还差好多哦，根本没有入门，所以就感觉不到它的厉害了。既然allegro比PADS和PROtel效率高当然是不争的事实了。改天我教你，加油吧！

1，你可以用执行下一个命令来代替DONE
   偶就是用快捷键，你想做什么就按那个快捷键，不需要DONE，
2，那个鼠线显示的是最近的连接吧
3，没碰到过这样的
4，你可以设置快捷键（你说的那个TAB不就是相当于快捷键吗）
   也可以应用STROKE

牛人呀

我感觉不如PROTEL好学

  呵呵.我本来就是刚入门的菜鸟呀..
你教我呀..激动。....

谢谢你的回答. 小妹还是有疑问
  .1这样移元件是不是太慢了呀.不停的重复那个DONE
   2那怎么把全部的连接显示出来呀
   3.....
   4 但还是要自己手动旋转45度.看准了才放的.

关于第一点：我想知道如果你用其他软件又如何布局呢?（比如protel，有比这个更形象快捷的办法么?）
2、我无语。
3、其他元件高亮是因为你在原理图点了后，没有取消选取造成的吧?
4、superlish已经说过了，可以设置快捷键，或者某些skill也可以解决

1.用PADS的话.可以先点上原理图.PCB元件自动会高亮起来.提前在PCB设计当前为移动模式.它会跟着你鼠标移动.移好之后点左键. 再点上原理图任何一个.会自动跳到另外一个元件跟着你的PCB移动.
  2  在PADS移动元件的时候(鼠线全部隐藏). 当你移动元件的时候.它相应的连接全部都会显示出来.一目了然
   3 刚刚去查了下原理图.都取消选取了.不知道仁兄是怎么弄的
  4学好如何设计快捷键

1.执行下个命令即可
2.display/show rat/all
3....
4. 安装目录下Cadence\spb15.5\share\pcb\text  env修改命令比如alias ~A mirror

2。

我说不清楚了..想哭
请参考第1楼跟10楼。

  第2点.我是说把鼠线全部隐藏的情况下.移动元件的时候.被移动元件的连接会部显示出来了.而不是一点点.
第3点跟第4点........................................

1,可以抓LIST  把一个模块的器件找出来
2,由于你已经高亮了网络,那么再显示全局的鼠线只会更乱,移动器件布局只要在这个模块内最近的鼠线显示出来就够了,你可以按鼠线布局,也可以按你高亮的网络来
3,你把高亮都去掉,再重新高亮看?
4,那个角度你可以在面板那边设,你按TAB也是手动啊,
"看准了在放",你说看准角度还是地方? 有谁布局不是看准了才放的?

我想你第2个问题的答案就是12楼所说的.
