import 到allegro的問題！
录入：edatop.com 点击：
請問導入netlist到allegro時發生錯誤
#1 ERROR(24) File not found
Packager files not found
#2 ERROR(102) Run stopped because errors were detected
我是用telesis 轉的netlist,跟這個有關嗎?
之前有看過好像要用device文件,現有的package要如何修改
packager files 是因為沒找到package嗎?package放的路徑預設值是那裡
要如何修改到我指定的路徑?
是不是使用allegro.dll這個檔去轉netlist package就不用修改呢?
請各位大大幫忙！謝謝...
2,出现下面对话窗口:
在Config_paths里面设置deveices文件的路径,点Config_paths>devpath; 在弹出的对话框中设置你需要的路径, ( . )表示当前BRD文件所在目录,目录优先级是从上向下排列的. 一般以公司统一平台库优先,但如果特殊情况,需要在你本地修改封装的话需要选择本地优先.

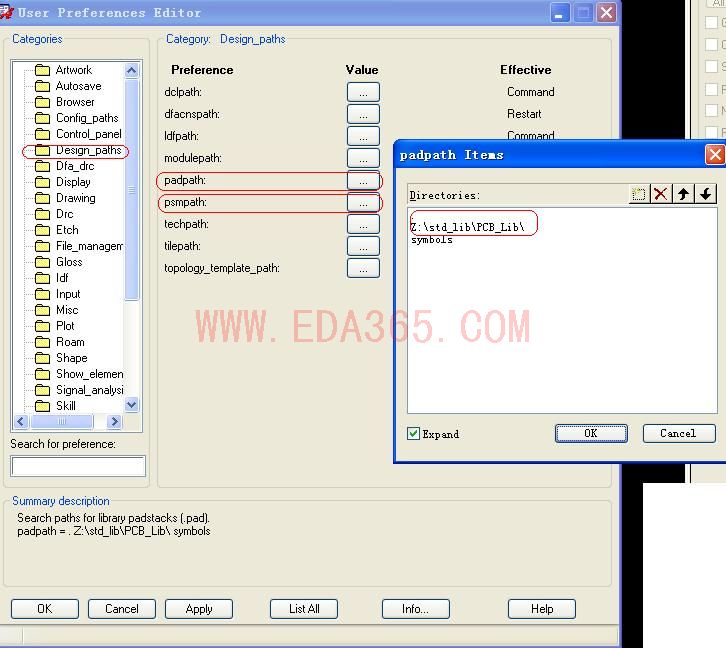

3,同样设置Pad和psm文件路径
设置完成点OK,保存即可.再重新导入网表.
[ 本帖最后由 31330023 于 2008-12-15 13:39 编辑 ]
#1 ERROR(24) File not found
Packager files not found
#2 ERROR(102) Run stopped because errors were detected
我是用telesis 轉的netlist,跟這個有關嗎?
之前有看過好像要用device文件,現有的package要如何修改
packager files 是因為沒找到package嗎?package放的路徑預設值是那裡
要如何修改到我指定的路徑?
是不是使用allegro.dll這個檔去轉netlist package就不用修改呢?
請各位大大幫忙！謝謝...
编辑你的ENV文件,修改路径为你需要的路径:
例:
set devpath = Z:\std_lib\PCB_Lib . devices
set padpath = Z:\std_lib\PCB_Lib . symbols ..
set psmpath = Z:\std_lib\PCB_Lib . symbols ..
請問ENV是在哪修改?謝謝！
就是封装的问题啊，你把PACKAGE 的ｐａｔｈ设置一下试试
就是封装的问题啊，你把PACKAGE 的ｐａｔｈ设置一下试试
没找到封装而已了啊,
路径不对啊
如果你不会修改ENV,也可以在Allegro中直接设置.请见下图示说明:
1,菜单Setup>>User Preference
2,出现下面对话窗口:
在Config_paths里面设置deveices文件的路径,点Config_paths>devpath; 在弹出的对话框中设置你需要的路径, ( . )表示当前BRD文件所在目录,目录优先级是从上向下排列的. 一般以公司统一平台库优先,但如果特殊情况,需要在你本地修改封装的话需要选择本地优先.
3,同样设置Pad和psm文件路径
设置完成点OK,保存即可.再重新导入网表.
[ 本帖最后由 31330023 于 2008-12-15 13:39 编辑 ]
试一下，谢谢
