怎样在画好的板子上重新加入一个结构图
录入：edatop.com 点击：
是这样的，我们一般在画板子之前首先导入结构就是IMPORT DXF，。不过现在板子画了一半，一些结构上需要改动一点点，重新导入的话，原来板子就不见了，还有另外一种办法，就是把新结构存成dra格式在Mechanical symbole 里面加进来，不过放不进去，老提示Symbol does not fit into drawing，不知道各位还有什么更好的办法没有！很不忍心自己画了一半的板子就这样。

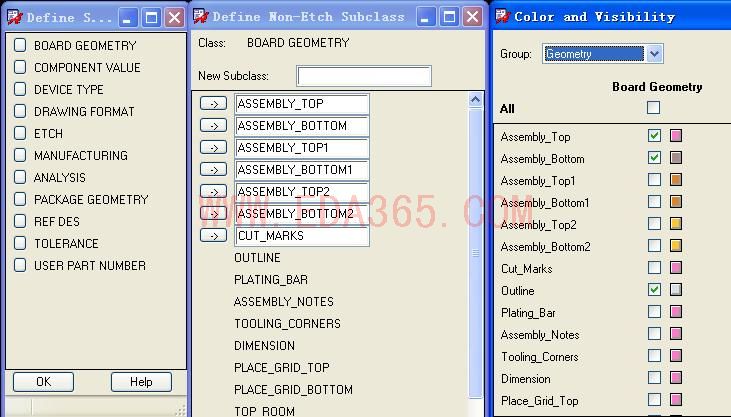

与输出gerber无关的层都可以导啊,也可以新加层,导入新的层面,Set up>>Subclasses下添加新的subclass,将新的结构图导入新的subclass就可以了
其实你可以结构图做成一个symbol放进去不就可以了，注意是机械symbol
萨益博的人是不是都比较牛啊
还都蛮热心的
顶一个
[ 本帖最后由 袁荣盛 于 2008-12-20 09:40 编辑 ]
偶不是莎益博的呢,呵,只是以前在华为呆过,有用过辅助工具,对skill略懂一点....
[ 本帖最后由 31330023 于 2008-12-20 16:31 编辑 ]
万分谢谢
可以先导进来然后用贴图方式贴到新的板子里，你需要做的只是再加一个dxf名而已
