求救ALLEGRO布局部分元件放不了ALLEGRO界面里

录入：edatop.com 点击：

ALLEGRO手工布局,一种是将元件一个个从库中放入板框内。另一种是一次性全部放在板框外面

我用的是第一种方法。为什么最后U1，JK1，（T1，T2，T3，T4共用一个PCB封装）。无论自己怎么放，还是放不了ALLEGRO界面里。

  之前以为是封装没有做好。于是重新做了JK1/T1的封装。再导入NET。最后。还是老样子
请求大家看看这是什么情况。

看它提示是什么原因先?

他的提示跟放其他元件的提示是一样的，明天上班我上传上来吧

上班了.刚刚又试了一下.还是放不了U1

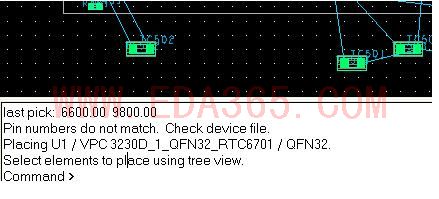

请看看输入命令栏的报告吧

我有以下三点建议：
1：看一下原理图该封装的管脚的数目是不是和pcb封装的数量一样
2：看一下该器件的pad是否在库中
3：pcb封装名和原理图是否一致

有可能是樓上說的第一點！

如果是5楼说的原因的话，导入网表时就会提示错误了

应该是5楼说的第一点的问题

如果是你PCB封装引脚数比原理图符号引脚数多的话
导网表时只会是warning
如果反过来才会是error
warning是可以忽略的
所以小编会出现这样的问题 log里面有提示pin numbers dont match，check device...

是的.刚刚才发现原理图只有几个PIN.PCB封装它却多了几个PIN.
  崩溃.在PADS里面.只有原理图比PCB的脚会多的时候的时候. 才会有问题的呀.
  怎么ALLEGRO里面.原理图一定要跟PCB数量一样吗.
  这样的话.只能改原理图了吧..

厉害,
还真的是PCB封装引脚数比原理图符号引脚数多

怪不得他们要求我一定要把NC都画上，要不会报错。原来真有。

刚刚又去看错误报告.有很多警告
Spawning... "C:\Cadence\SPB_15.5\tools\capture\pstswp.exe" -pst -d "d:\project\sch\allegro\pdc20090213.dsn" -n "d:\project\sch\allegro\allegro" -c "C:\Cadence\SPB_15.5\tools\capture\allegro.cfg" -v 3 -j "PCB Footprint"
#1 Warning [ALG0047] "No_connect" property on Pin "IC1.7" ignored for IC1: SEND, MCU (13.50, 4.00). Connecting pin to net "N16888364".
#2 Warning [ALG0047] "No_connect" property on Pin "IC1.5" ignored for IC1: SEND, MCU (13.50, 4.00). Connecting pin to net "N16888362".
#3 Warning [ALG0047] "No_connect" property on Pin "IC1.11" ignored for IC1: SEND, MCU (13.50, 4.00). Connecting pin to net "N16888046".
#4 Warning [ALG0047] "No_connect" property on Pin "JK1.1" ignored for JK1: SEND, MCU (11.90, 9.20). Connecting pin to net "CAMERA".

SINGLE_NODE_NETS ON
SPLIT_MINIMUM 0
SUPPRESS 20
WARNINGS ON
No error detected
No oversight detected
No warning detected
cpu time    0:01:11
elapsed time  0:00:00

  我看了原理图.它们都是连接在一起的.我想只要导网络不删除网络就可以了吧.
  现在元件全部可以放入到ALLEGRO里面了. 那这些警告可以忽略吧
  下一布就是布局了.
