Allegro 手动布线的问题

一直等啊等啊,也没有人回答我啊~~~~

点Add Connect的快捷方式图标直接画线就可以。

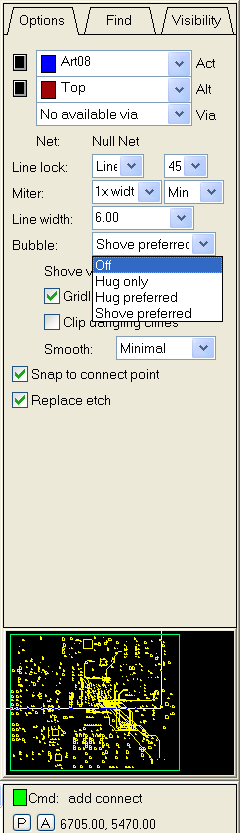

把那个推挤的类型设为off,否则线不放在焊盘上

3# Allen
这招我试过,可是当我我想连上两个焊盘的时候,发现有错误的标志(就是两个头对头的三角形),不知道这样算不算通过呢?

4# dingtianlidi
谢谢你的回复,那个堆挤英文对应项是什么啊?

这个很定是有的,你可以把drc关掉

我终于搞定了，原理和PowerPCB是一样的，就是先要画Rat,然后再画Net,方法是这样的：
1.设置Setup/User Preference/Misc/logic_edit_enable
2. 在Logic/Part  Logic 选Allgero Packages或Allgero Component,从Database，Lib中选需要的元件，在Part Modificiation中修改Refdes ,点击ADD.此时可以在上面的列表中看到加入的元件。
3.Place/Manully 在Component by refdes 中可以看到新加入的元件，把它放到板中。（Place 的元件一定要是COMPONENT,且有REF DES.)
4.Logic/Net logic 就可以选取元件PIN 加入鼠线了。
5.然后再选择Add Connect, 这样就不会出现任何的错误了。
谢谢大家，这里可以收尾了。小弟终于入门了。
