16.0差分对间距怎么设？
录入：edatop.com 点击：
不知哪位大侠知道在16.0里设置差分对间距的方法?只有15.2的教材，但到16.0就不好使了。怎么能这样呢?
谢谢！
谢谢！
在constraint manager里面Electrical>routing>differential pair里面设定规则，net>differential pair里面套用
electric >net>routing>differential Pair
dsn>Create>differential Pair,添加你想设为差分的net，再设定相应规则就OK

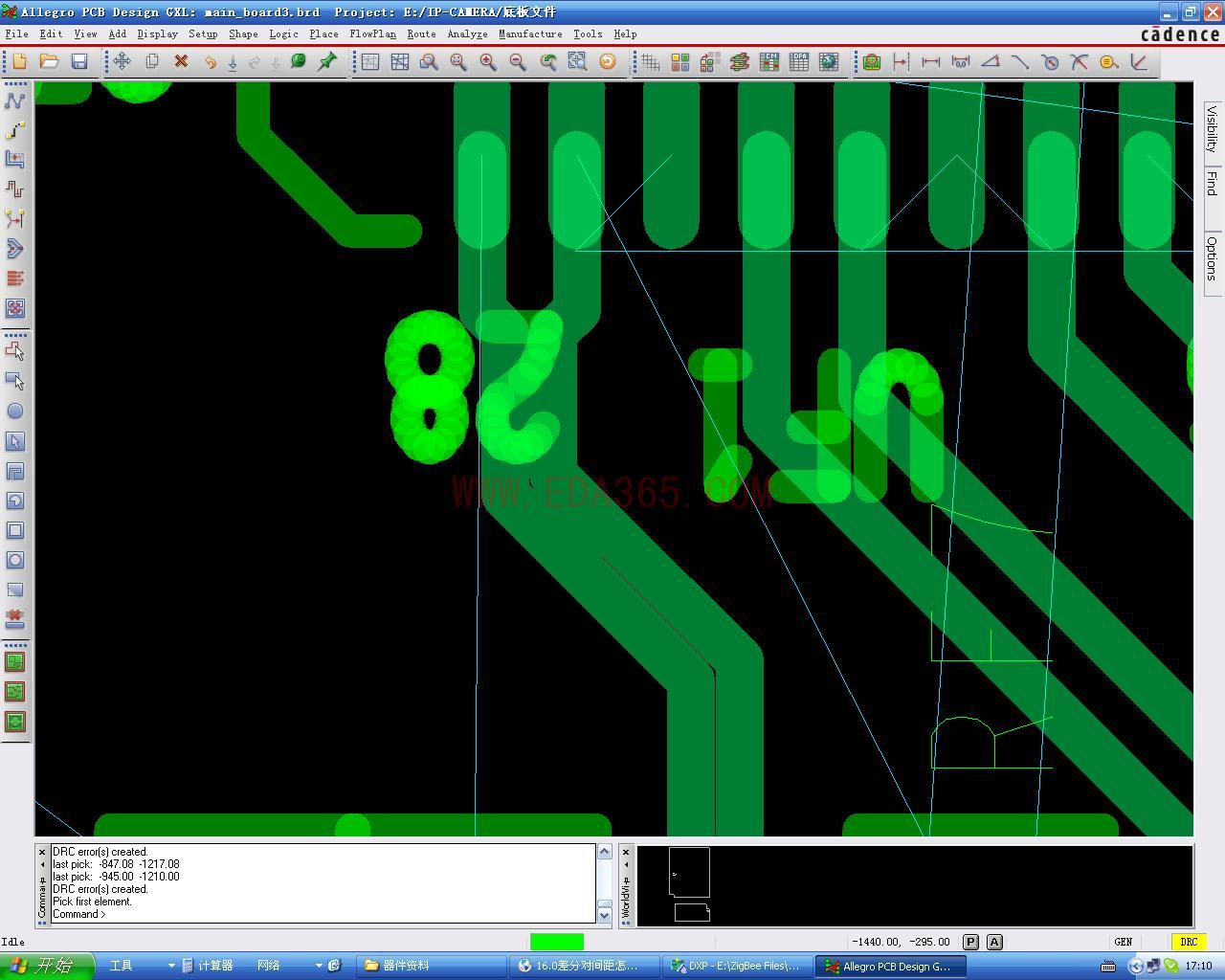

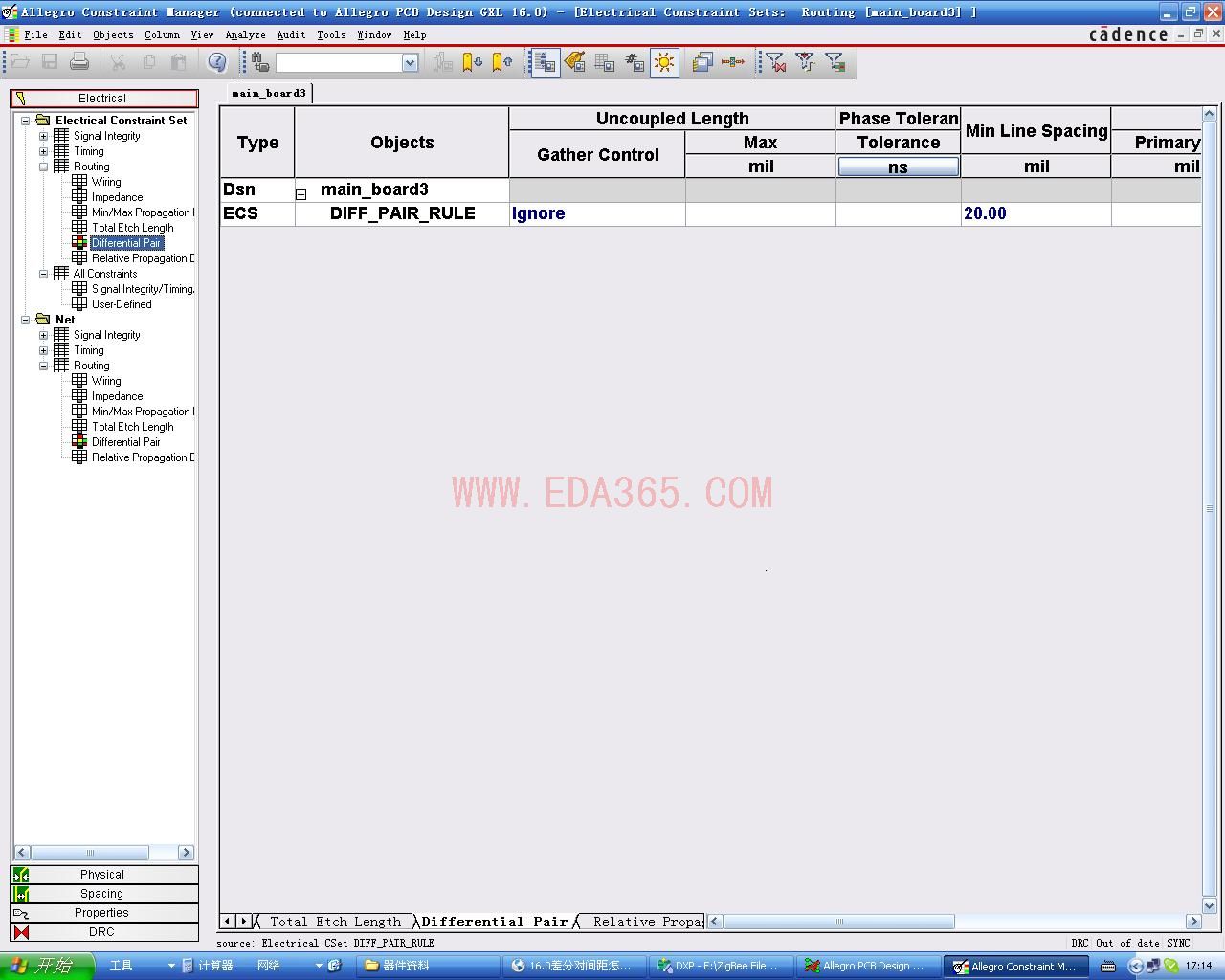

之前就这样设置过，但是不管用，请看下附件内容，为什么布出的差分对的线都要短路了?线宽10mil，间距设的20mil。
在net>differential pair里面找相关net套用后就不应该出现这种情况啊
问题已解决！谢谢诸位大侠！主要是要设置Primary Gap这一项，选择自己想要的间距就行了，英语不好，教训啊！
