差分线的间距能不能比DEFAULT里的间距小哪？
录入：edatop.com 点击：
差分线的间距能不能比DEFAULT里的间距小哪?我设了差分线的间距比DEFAULT里的间距小，然后就有了DRC错误了。按说差分线的间距的优先级比DEFAULT里的优先级高呀，高手们帮忙解决一下，，，是不是因为我的优先级没设呀?具体在哪设?

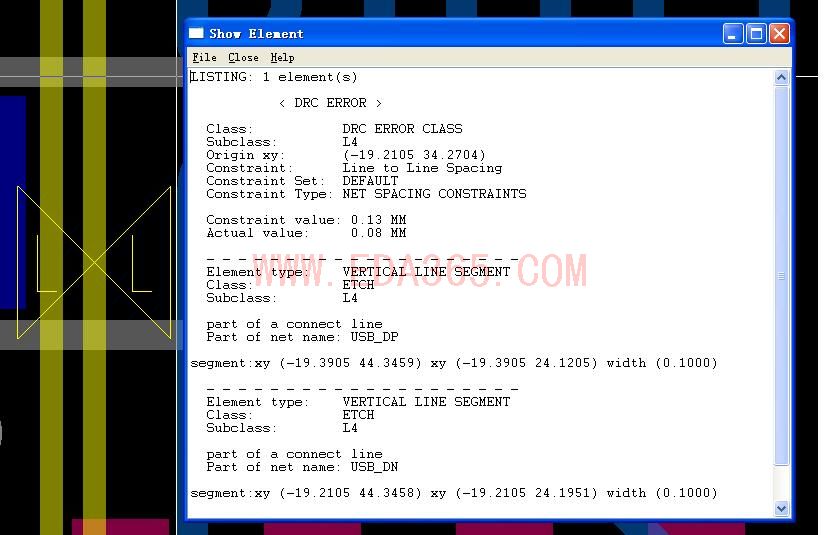

把DRC的详细截上来看看
我的DEFAULT里的间距是0.13MM,差分线是0.08，就出现了如图的DRC....我是认为不应该出，因为差分线的优先级比DEFAULT里的高呀。、
！
[ 本帖最后由 madin 于 2008-12-3 13:43 编辑 ]
知道了，问题解决了。多谢！各位。
说说原由啊，让我分享分享啊
差分线的规则没有设

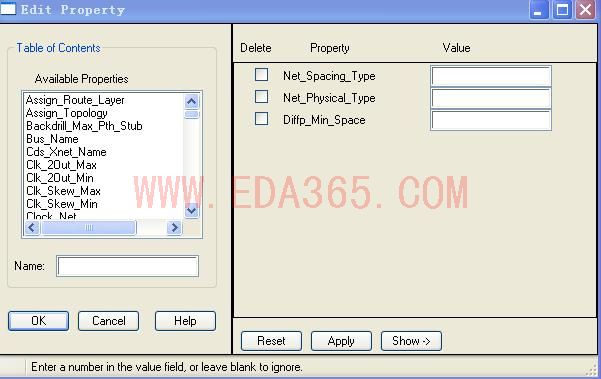

有一个属性是设差分线最小线距的
给个你想要的值就可以了
学习 学习..
学习一下
感觉allegro好复杂啊，既然有了规则约束管理器，还要弄个很不直观的属性，并且属性的优先级还高于约束管理，感觉很散，有时候又感觉不是很严谨，难道就不能把这些东西分类统一管理吗?
学习 了
你是不是MONTOR软件公司的托啊，
学习了
你是不是MONTOR软件公司的托啊，
